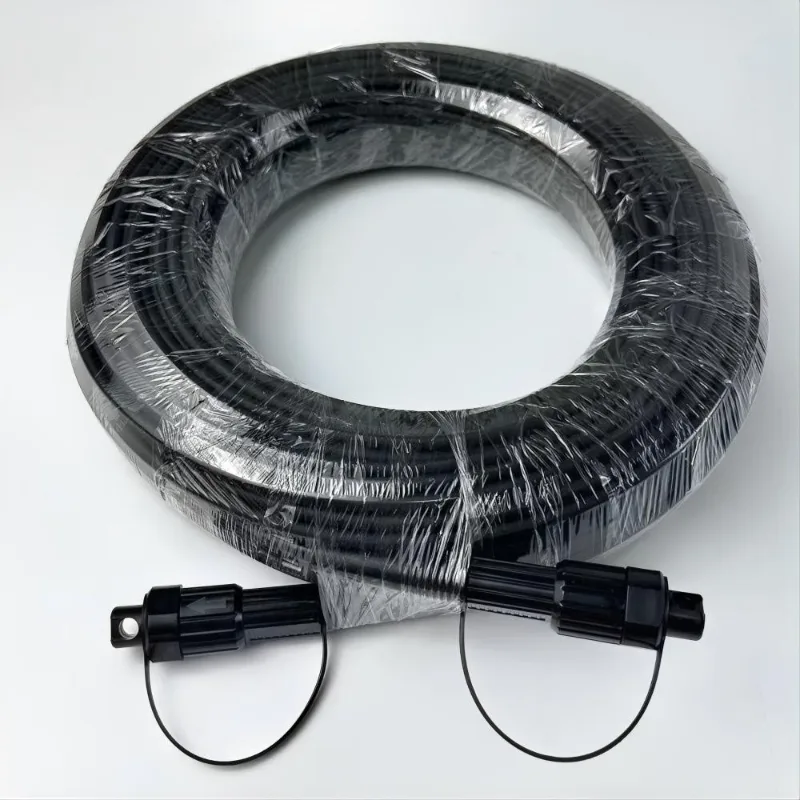

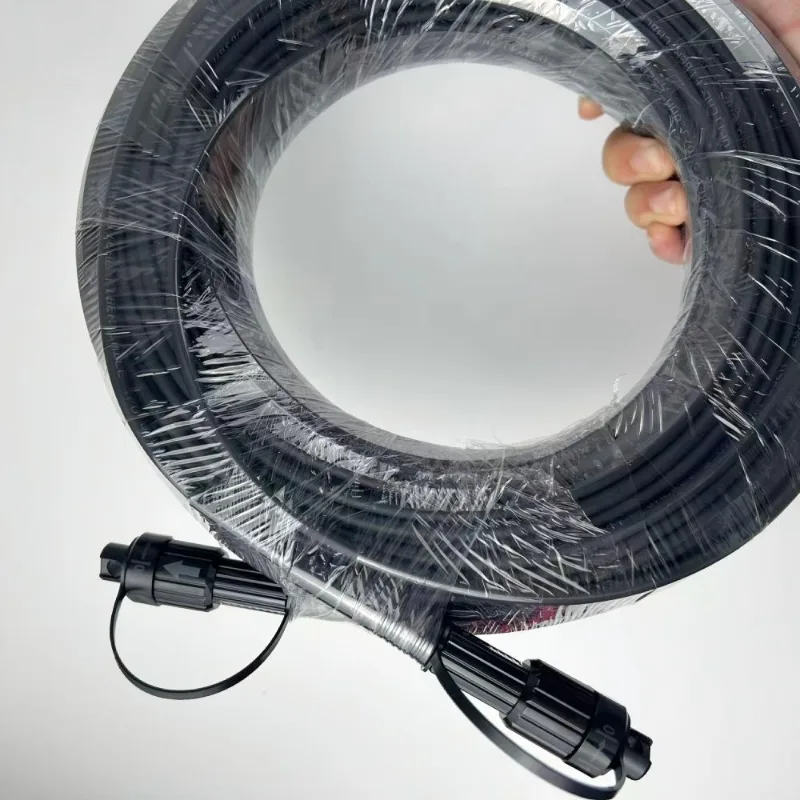

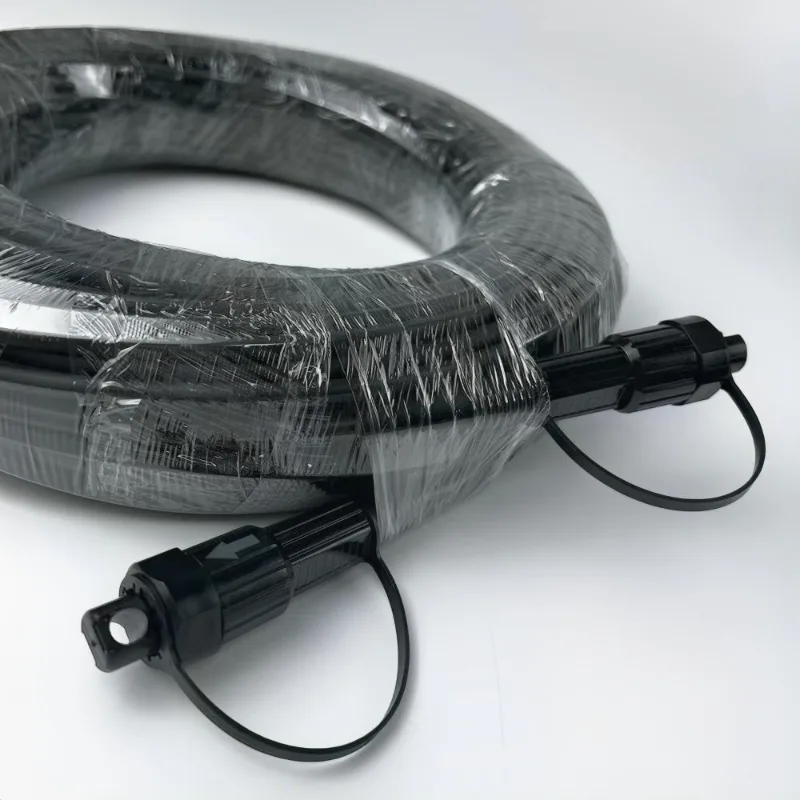

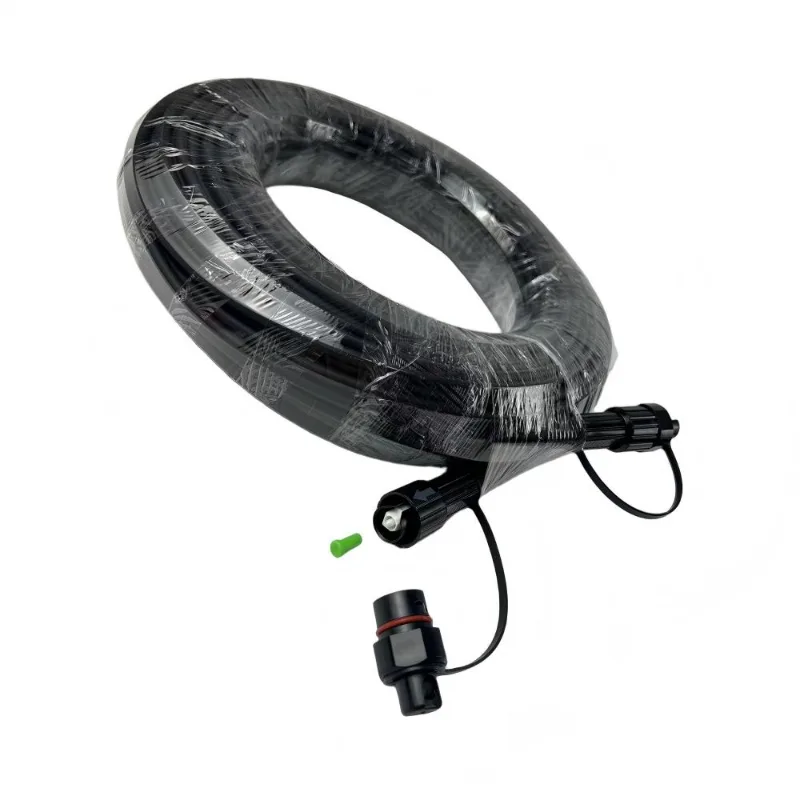

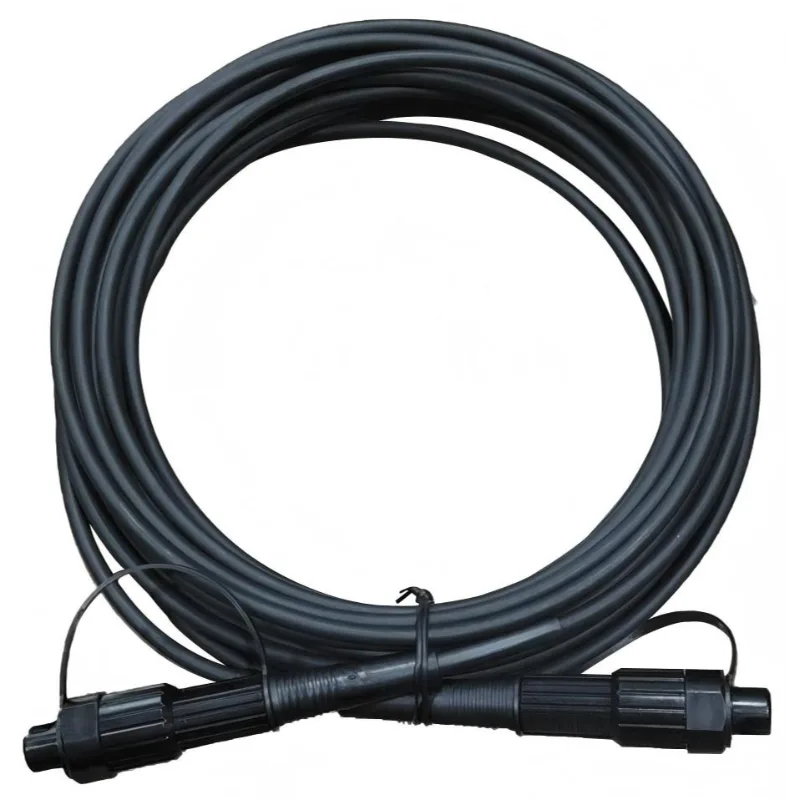

Wodoodporny, wstępnie podłączony kabel krosowy

Wodoodporny, wstępnie podłączony kabel krosowy oferowany przez fabrykę Yuanyi z Chin. Wstępnie przygotowany koniec polowy ułatwia zakończenie na miejscu bez konieczności stosowania żywicy epoksydowej lub polerowania włókien. Dzięki temu kabel nadaje się do projektów FTTH/FTTx, gdzie ważne są warunki instalacji, elastyczność routingu i spójne zakończenie pola.

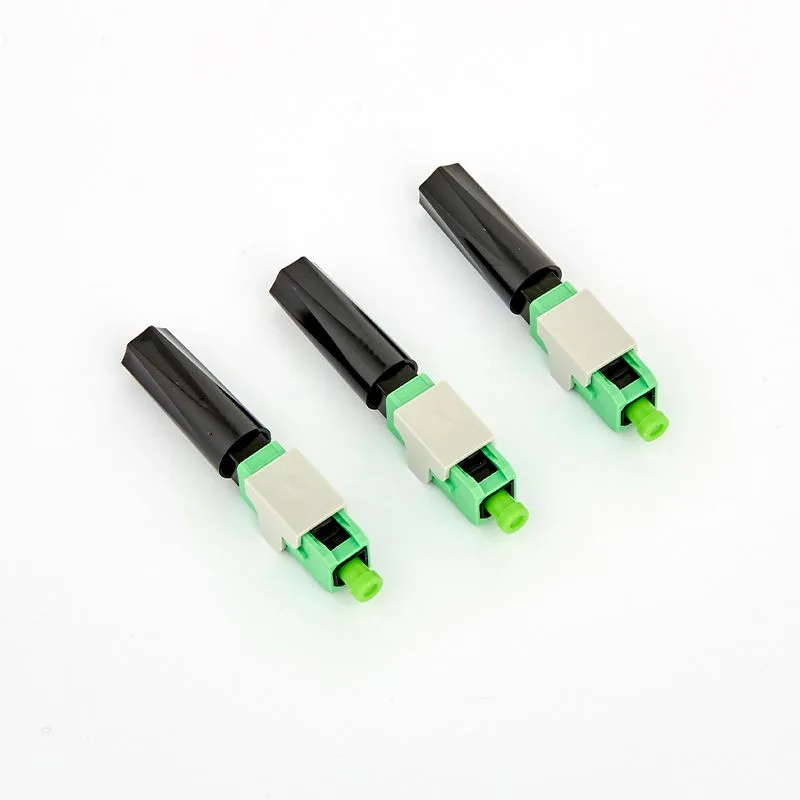

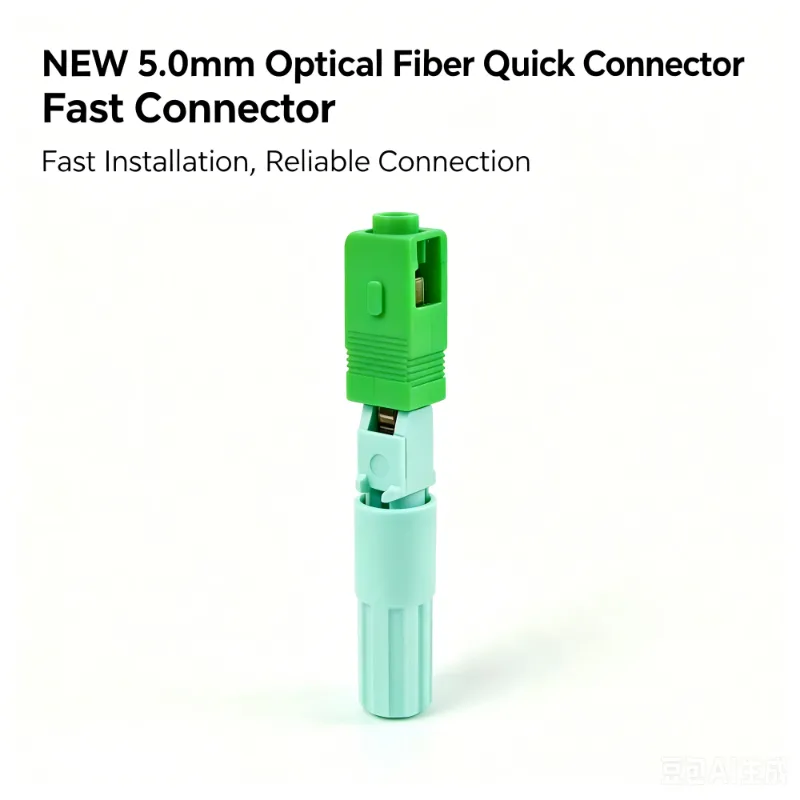

Integracja systemu – parowanie z szybkozłączem FTTH 5,0 mm

Koniec pola jest specjalnie odizolowany pod szybkozłącze FTTH 5,0 mm (typ łączenia mechanicznego), co umożliwia instalatorom:

1. Zakończ część wewnętrzną w ciągu 2 minut – bez żywicy epoksydowej, bez polerowania, bez piekarnika

2. Osiągnij typowy IL ≤0,25dB dzięki ulepszonemu wyrównaniu rowka V

3. Zachowaj elastyczność w zakresie trasowania wewnętrznego na ostatnim metrze

Architektura wdrożenia

Szafka zewnętrzna → Wodoodporny, wstępnie podłączony kabel krosowy (po stronie IP68) → Skrzynka przejściowa → Szybkozłącze 5,0 mm (po stronie pola) → Jednostka wewnętrzna

Fabrycznie zakończona końcówka zapewnia gotowe połączenie zewnętrzne, natomiast końcówka przygotowana na miejscu umożliwia dostosowanie kabla do sekcji wewnętrznej zgodnie z rzeczywistym układem instalacji.

Proces zakończenia w terenie zazwyczaj obejmuje zdejmowanie płaszcza, czyszczenie włókien, wkładanie do kompatybilnego złącza mechanicznego i kontrolę złącza. Rzeczywisty czas instalacji zależy od konstrukcji złącza, doświadczenia instalatora i warunków w miejscu montażu.

Kluczowe funkcje

Specyfikacje techniczne

Wydajność optyczna i mechaniczna

Proces zakończenia pracy w terenie (z szybkozłączem FTTH 5,0 mm)

Ekipy terenowe uważają, że praca z tym systemem przypomina obsługę wodoodpornego, fabrycznie podłączonego kabla krosowego — każdy szczegół ogranicza domysły i przyspiesza wdrażanie, w przeciwieństwie do zwykłych kabli odgałęźnych, które sprawiają, że instalatorzy borykają się z niespójnymi zakończeniami.

Główne zastosowania

FTTH i FTTx

Stosowany do zewnętrznych sekcji spadowych i przejść z zewnątrz do wnętrza, gdzie wymagane jest uszczelnione połączenie światłowodowe.

Małe sieci komórkowe 5G

Nadaje się do połączeń światłowodowych wokół szafek małokomórkowych, sprzętu zdalnego i innej infrastruktury komunikacji zewnętrznej.

CCTV i nadzór zewnętrzny

Zapewnia chronione połączenie światłowodowe dla systemów nadzoru zainstalowanych w środowiskach zewnętrznych lub odsłoniętych.

Awaryjne przywracanie sieci

Wstępnie połączone zespoły kabli mogą uprościć prace związane z wymianą i renowacją w miejscu instalacji, gdzie ważny jest czas instalacji i spójność złączy.

Przemysłowe sieci światłowodowe

Nadaje się do połączeń światłowodowych pomiędzy urządzeniami zewnętrznymi, szafami i wewnętrznymi systemami sterowania lub komunikacji.

Przejścia z powietrza do miejsca zakopanego

Kabel można skonfigurować pod kątem projektów łączących wymagania dotyczące tras antenowych, zewnętrznych i wewnętrznych.

Zapewnienie jakości

Przed wysyłką każdy zespół przechodzi 100% testy optyczne (IL/RL) i testy szczelności pod ciśnieniem IP68.

Dzięki ponad 10-letniemu doświadczeniu jako producent wodoodpornych kabli krosowych obsługujących globalnych przewoźników, utrzymujemy produkcję posiadającą certyfikat ISO 9001 z pełną identyfikowalnością.

Dostosowywanie OEM — typy polerowania złączy, kolory osłon, znakowanie laserowe, niestandardowe etykietowanie — są dostępne bez uszczerbku dla standardu jakości wodoodpornego, wstępnie podłączonego kabla krosowego, jakiego oczekują nasi klienci.

Często zadawane pytania

Jakie włókno jest używane w wodoodpornym, wstępnie podłączonym kablu krosowym?

Standardowa konfiguracja wykorzystuje światłowód jednomodowy 9/125 μm G.657.A1 odporny na zginanie, który nadaje się do prowadzenia włókien tam, gdzie wymagana jest zmniejszona wrażliwość na zginanie.

Jakie złącza są dostępne?

Fabrycznie zakończoną końcówkę zewnętrzną można skonfigurować ze złączami SC, LC lub FC, w zależności od wymagań projektu.

Czy złącze nadaje się do użytku na zewnątrz?

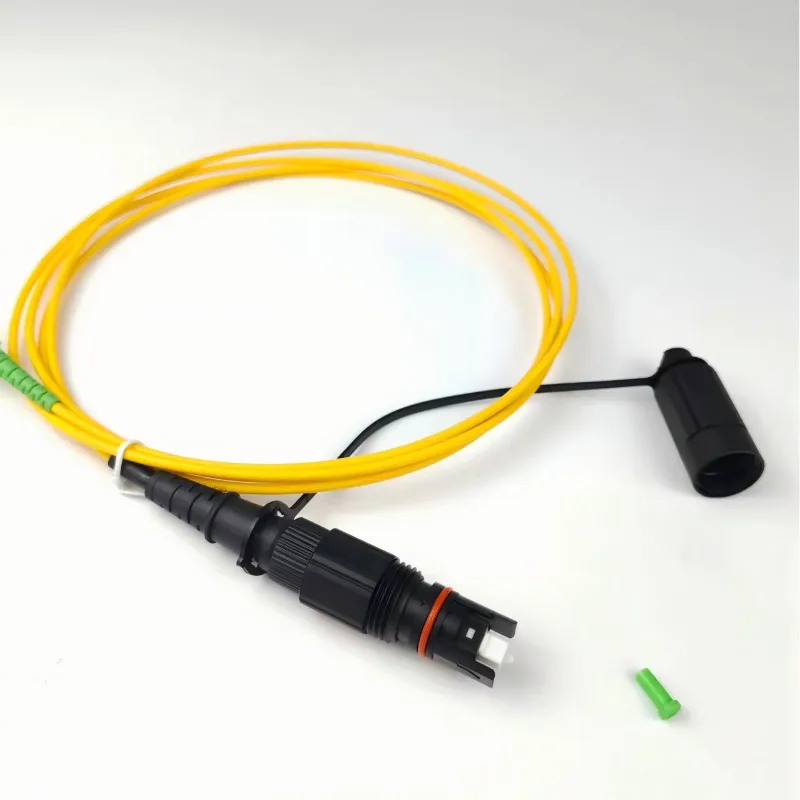

Złącze zewnętrzne jest dostępne w szczelnej konfiguracji o stopniu ochrony IP68 do zastosowań wymagających ochrony przed wnikaniem wody i pyłu.

Czy kabel można zakończyć na miejscu?

Tak. Końcówka przygotowana do użytku w terenie jest przeznaczona do użytku z kompatybilnym szybkozłączem FTTH 5,0 mm. Kompatybilność złącza należy potwierdzić przed instalacją.

Jakie długości kabli są dostępne?

Typowe długości to 10 m, 20 m, 30 m, 50 m i 100 m. Można dostarczyć długości niestandardowe, a konfiguracje dostępne są do 500 m w zależności od wymagań dotyczących kabli i złączy.

W jakim zakresie temperatur kabel może pracować?

Określony zakres temperatur pracy wynosi od -40°C do +85°C.

Czy kabel można dostosować?

Tak. W zależności od projektu dostosowanie może obejmować długość kabla, typ złącza, rodzaj polerowania, konstrukcję osłony, kolor osłony i oznakowanie produktu.
