Skrzynka rozdzielcza światłowodowa FTTH ATB

Światłowodowa skrzynka rozdzielcza ATB YY-H066 FTTH oferowana przez Yuanyi, profesjonalnego producenta w Chinach, jest skonfigurowana z 4 portami wejściowymi kabli i 16 portami wyjściowymi i może obsługiwać różne konfiguracje włókien, w tym 16, 24, 48 i do 144 rdzeni, w zależności od wewnętrznej tacy i konfiguracji. Taca światłowodowa w kształcie broszury zapewnia promień zgięcia wynoszący co najmniej 40 mm, pomagając w utrzymaniu prawidłowego prowadzenia włókien i zmniejszając ryzyko nadmiernego zginania podczas instalacji i konserwacji.

Obudowa umożliwia także indywidualne zarządzanie kablami i włóknami, umożliwiając technikom dostęp do określonych włókien lub odcinków kabli bez niepotrzebnego zakłócania istniejących połączeń. Jest kompatybilny z powszechnie używanymi adapterami SC, FC i LC, zapewniając elastyczność dla różnych konfiguracji sieci FTTH.

Kluczowe funkcje

Specyfikacje techniczne

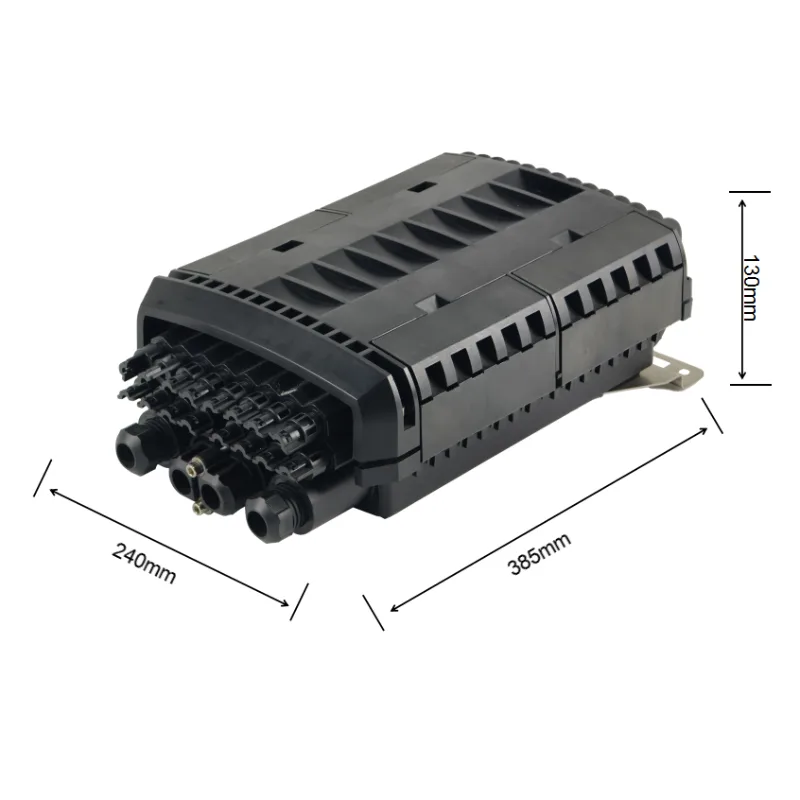

Ogólny wymiar

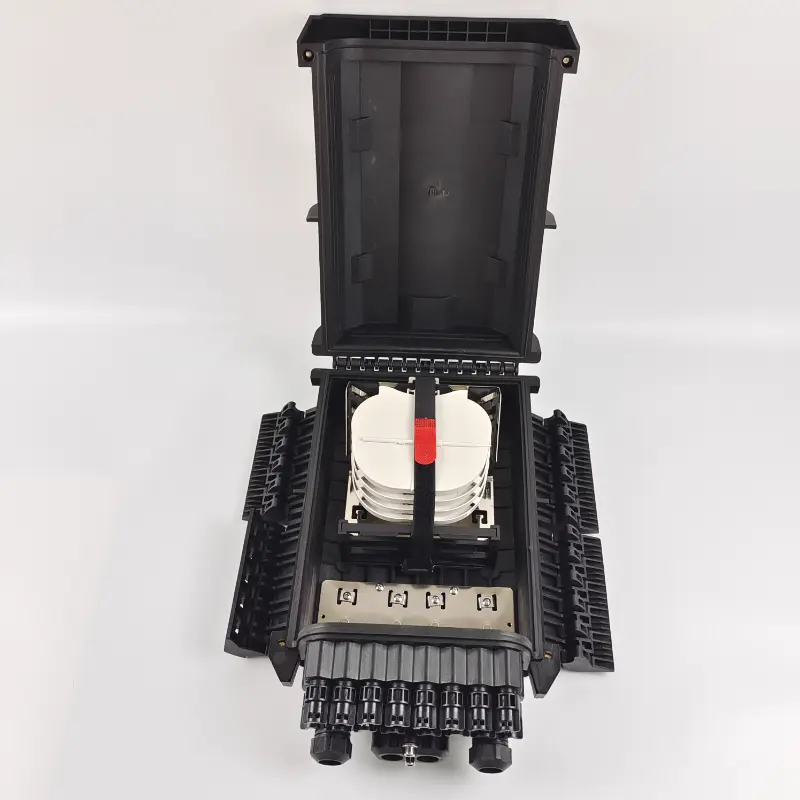

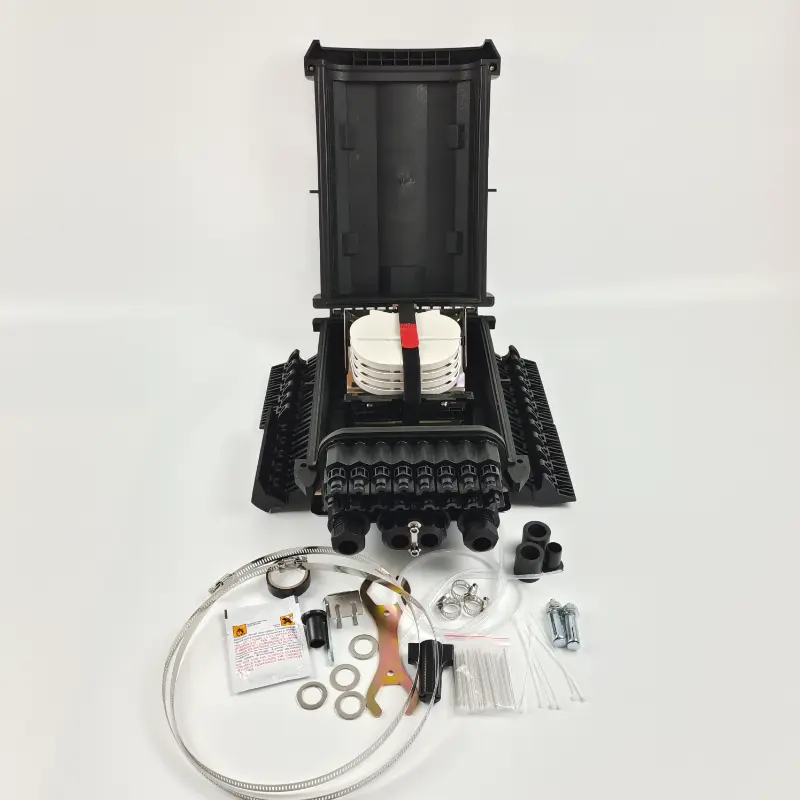

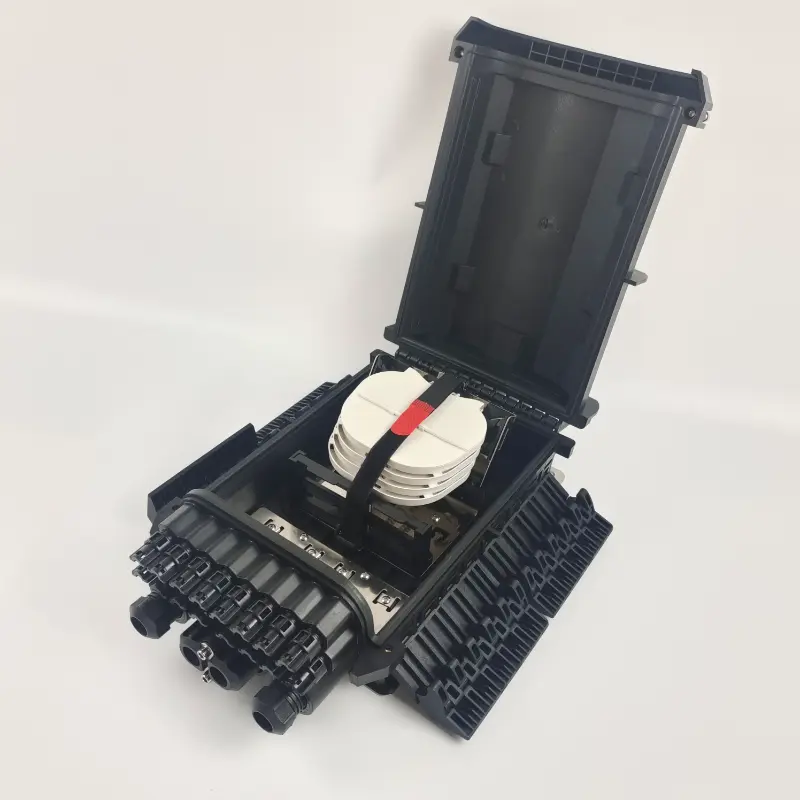

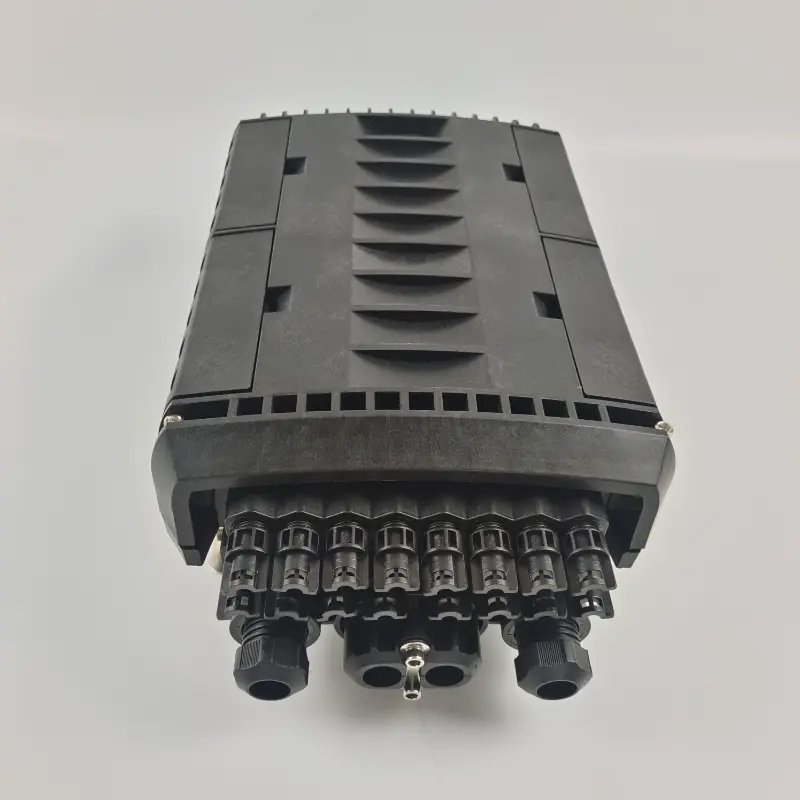

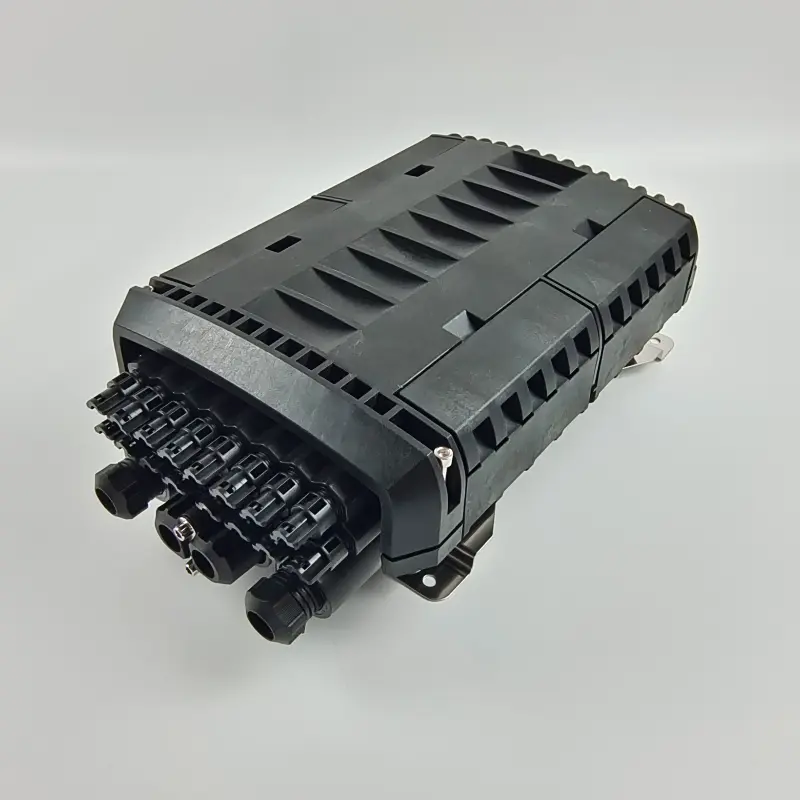

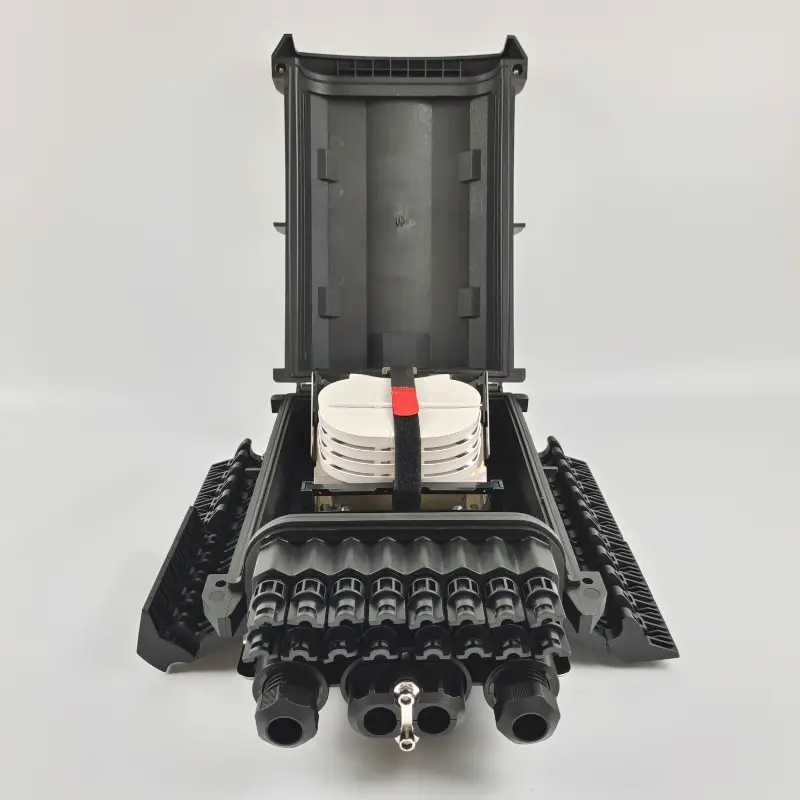

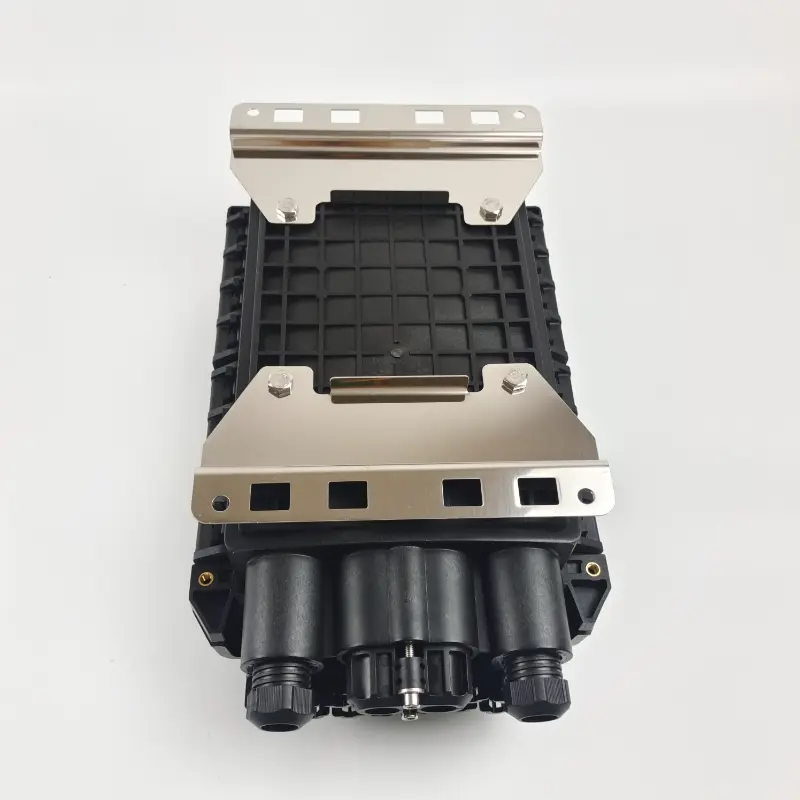

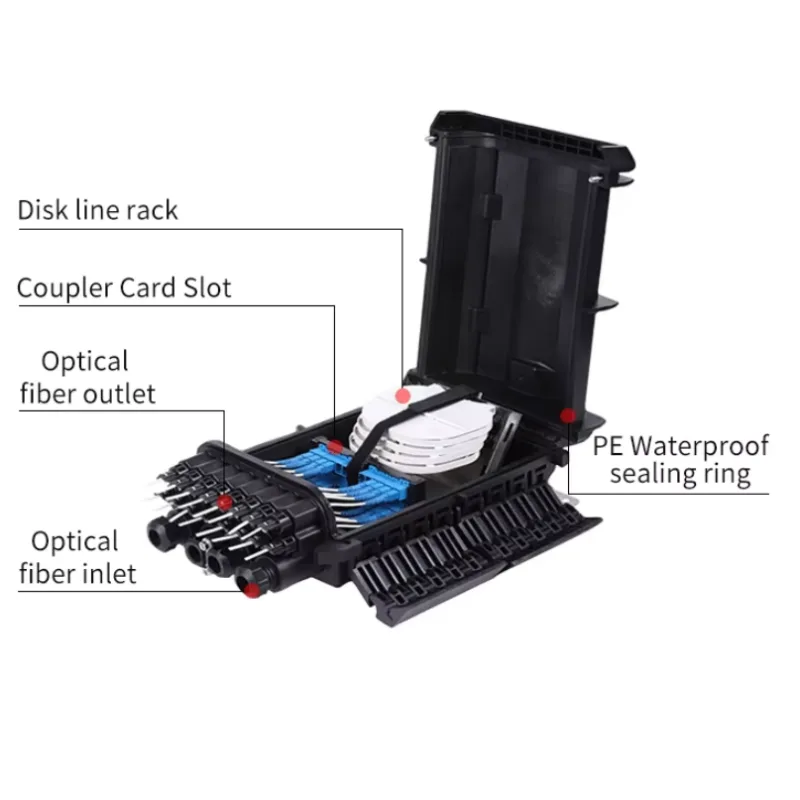

Wyświetlacz produktu

Zastosowanie i funkcjonalność

Światłowodowa skrzynka rozdzielcza ATB FTTH YY-H066 nadaje się do szeregu zastosowań związanych z dostępem i dystrybucją światłowodów:

Dystrybucja ostatniej mili FTTH

Stosowany jako światłowodowy punkt dostępu i dystrybucji pomiędzy kablami zasilającymi i kablami abonenckimi w sieciach mieszkaniowych i szerokopasmowych.

Punkty dystrybucji ODN

Nadaje się do węzłów optycznej sieci dystrybucyjnej, gdzie łączenie, przechowywanie i dystrybucja włókien muszą być zintegrowane w jednej obudowie zewnętrznej.

FTTB i budynki wielorodzinne

Można go zainstalować w punktach wejścia do budynków lub lokalizacjach dystrybucyjnych, aby kierować włókna do poszczególnych mieszkań, biur lub innych jednostek abonenckich.

Sieci światłowodowe napowietrzne

Nadaje się do instalacji FTTH montowanych na słupach i napowietrznych, w tym sieci korzystających z samonośnych kabli odgałęźnych.

Instalacje zakopane i kanałowe

Obudowa IP68 może być stosowana w podziemnej infrastrukturze telekomunikacyjnej, w tym w studniach i kanałach kablowych, gdzie wymagana jest ochrona przed wilgocią i kurzem.

Instalacje naścienne

Nadaje się do ścian zewnętrznych, obszarów sprzętu telekomunikacyjnego i innych stałych punktów instalacyjnych, gdzie wymagana jest kompaktowa obudowa dystrybucyjna światłowodu.

Scenariusze wdrożeń

Doświadczenia terenowe – Ameryka Południowa

Światłowodowa skrzynka rozdzielcza ATB YY-H066 FTTH została wdrożona na wielu rynkach Ameryki Południowej – w tym w Ekwadorze, Kolumbii, Chile i Peru – gdzie operatorzy sieci stoją przed różnorodnymi wyzwaniami klimatycznymi, od wilgotności Amazonii po andyjskie zimno i przybrzeżną mgłę solną. W tych krajach obudowa jest powszechnie określana jako NAP IP68 ze względu na jej wyjątkowe możliwości uszczelniania i dystrybucji.

„Wybraliśmy skrzynki ATB firmy Ningbo Yuanyi do naszej ekspansji FTTH na obszarach wiejskich w regionach przybrzeżnych i górskich Ekwadoru. Po dwóch latach spędzonych w wilgotnych warunkach tropikalnych i chłodnych w Andach stopień uszczelnienia IP68 pozostaje nienaruszony — zerowy wnikanie wody. 16-portowa konfiguracja NAP umożliwia wydajną obsługę rozproszonych abonentów, a konstrukcja tacki połączeniowej skróciła czas instalacji w terenie o 40%.

— Menedżer ds. wdrażania sieci, ekwadorski operator telekomunikacyjny

„Nasze projekty w karaibskim regionie przybrzeżnym Kolumbii wymagają sprzętu odpornego na wysoką wilgotność i zasolone powietrze. Obudowa PP+GF modelu YY-H066 nie wykazuje korozji po 18 miesiącach. Funkcja indywidualnego zarządzania kablami pozwala nam dodawać abonentów bez dotykania istniejących spawów. Ustandaryzowaliśmy ten model jako preferowany NAP IP68 dla wszystkich nowych węzłów FTTH”.

— Dyrektor techniczny, kolumbijski integrator systemu FTTH

W Chile, gdzie różnice temperatur między dniem i nocą przekraczają 30°C, YY-H066 został sprawdzony podczas wdrożeń na pustyni Atakama i w Patagonii — po 18 miesiącach ekspozycji na ekstremalne ciepło i promieniowanie UV obudowa nie wykazała żadnych pęknięć, blaknięcia ani degradacji uszczelnień.

Globalna obecność

Poza Ameryką Południową YY-H066 jest stosowany w Azji Południowo-Wschodniej (monsun tropikalny), na Bliskim Wschodzie (ekstremalne upały i burze piaskowe) oraz w Afryce (warunki o dużym zapyleniu i wysokiej wilgotności).

Często zadawane pytania

Do jakiego typu sieci nadaje się światłowodowa skrzynka rozdzielcza ATB YY-H066 FTTH?

YY-H066 może być używany w sieciach FTTH, FTTx, FTTB i ODN. Nadaje się do lokalizacji, w których światłowody zasilające, dystrybucyjne i spadowe muszą być łączone, organizowane i dystrybuowane ze wspólnego zewnętrznego punktu dostępu.

Gdzie można zainstalować YY-H066?

Obudowę można stosować w instalacjach napowietrznych, słupowych, ściennych, zakopanych i kanałowych. Odpowiednia metoda instalacji zależy od układu sieci, trasy kabla, warunków montażu i lokalnych wymagań projektowych.

Czy można go stosować w budynkach mieszkalnych?

Tak. Można go instalować w budynkach mieszkalnych, mieszkaniach wielorodzinnych, kompleksach apartamentowych i innych lokalizacjach dostępu abonenckiego w celu dystrybucji włókien do poszczególnych domów lub lokali.

Czy nadaje się do podziemnych tras światłowodowych?

Tak. YY-H066 może być stosowany w instalacjach podziemnych i kanałowych, jeśli obudowa jest zainstalowana zgodnie z wymaganiami projektu, a wszystkie wejścia kablowe i elementy uszczelniające są prawidłowo zamontowane.

Jakie rodzaje kabli można podłączyć?

Obudowa może być używana z kablami zasilającymi, dystrybucyjnymi i odgałęźnymi kompatybilnymi z portami wejściowymi i wyjściowymi. Kompatybilność kabla należy potwierdzić na podstawie średnicy kabla, konstrukcji kabla, rozmiaru portu i wybranych elementów uszczelniających.

Jak wybrać obudowę do nowego projektu?

Wybór powinien opierać się na wymaganej przepustowości światłowodu, liczbie kabli przychodzących i wychodzących, średnicy kabla, typie adaptera, miejscu instalacji, metodzie montażu i przewidywanej przyszłej rozbudowie.
