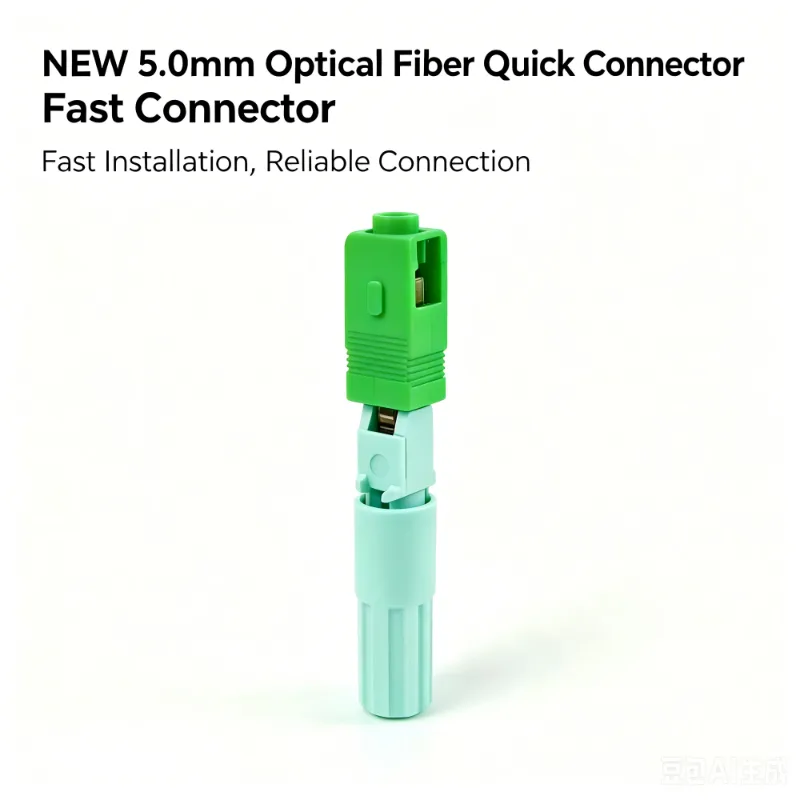

Jako profesjonalny producent z Chin, Yuanyi pragnie zapewnić szybkie złącze światłowodowe 5,0 mm zaprojektowane z myślą o sieciach dostępowych FTTH i zewnętrznych instalacjach światłowodowych, które wymagają wydajnego zakończenia na miejscu. W złączu zastosowano wstępnie wypolerowaną tulejkę i zoptymalizowaną wewnętrzną strukturę wyrównania, aby uprościć proces zakańczania przy jednoczesnym zachowaniu stałej wydajności połączenia optycznego.
|
Funkcja |
Opis |
|
Nowe zoptymalizowane wnętrze |
Ulepszone wyrównanie rowków w kształcie litery V dla niższych strat |
|
Dedykowana konstrukcja 5,0 mm |
Specjalnie do kabli okrągłych 5,0 mm |
|
Szybsza instalacja |
Bez żywicy epoksydowej, bez polerowania – poniżej 2 minut |
|
Gotowy do FTTH |
Zaprojektowany jako dedykowane szybkozłącze FTTH |
|
Parowanie gotowe |
Kompatybilny z wodoodpornymi, wstępnie podłączonymi produktami |
|
Szeroki zakres temperatur |
-40 ℃ ~ + 85 ℃ do użytku na zewnątrz |
|
Parametr |
Specyfikacja |
|
Typ interfejsu |
SC |
|
Odpowiedni kabel |
Okrągły kabel jednowłóknowy φ5,0 mm |
|
Wymiary (dł. × szer. × wys.) |
55 mm × 12 mm × 8 mm (typowo) |
|
Parametr |
Wartość |
Stan |
|
Tryb światłowodowy |
Jednomodowy (SM) 9/125μm |
— |
|
Tłumienie wtrąceniowe (IL) |
≤ 0,4 dB (typ. ≤ 0,25 dB) poprawione |
@1310/1550nm |
|
Strata zwrotu (RL) |
UPC ≥ 50 dB / APC ≥ 55 dB |
Tylko SM |
|
Robocza długość fali |
1310 nm ~ 1650 nm |
— |
|
Parametr |
Specyfikacja |
|
Średnica zewnętrzna kabla |
5,0 mm (±0,1 mm) |
|
Wytrzymałość na rozciąganie |
≥ 50N (dla kabla 5,0 mm) |
|
Trwałość (cykle krycia) |
500 razy (ΔIL ≤ 0,3 dB) |
|
Temperatura pracy |
-40 ℃ ~ + 85 ℃ |
|
Wodoodporna kompatybilność Mate |
Tak – współpracuje z produktami z prekonektorem IP68 |
|
Scenariusz |
Zalecane rozwiązanie |
|
Zewnętrzny terminal FTTH |
Najnowsze szybkie złącze kabla 5,0 mm / szybkie złącze FTTH + kabel z prekonektorem IP68 |
|
Przejście z anteny do zakopanego |
Szybkie zakończenie pola + wstępnie uszczelniona wodoodporna skrzynka przyłączeniowa |
|
Naprawa awaryjna z wodoodporną kroplą |
Podłącz i używaj fabrycznie przygotowanych wodoodpornych złączy |
Uwaga: ta kombinacja pozwala instalatorom zachować wodoodporną ochronę fabrycznie uszczelnionych sekcji podczas korzystania z szybkiego złącza kabla 5,0 mm (również doskonałego szybkozłącza FTTH) do końcowego zakończenia wewnątrz/w terenie.
Strip – Usuń płaszcz zewnętrzny o grubości 5,0 mm i przędzę aramidową.
Clean & Cleave – Oczyść gołe włókno i precyzyjnie przytnij (długość 8–12 mm).
Włóż – Włóż kabel 5,0 mm do korpusu złącza, aż włókno osiągnie punkt końcowy.
Zacisk – Zamknij pokrywę i dokręć osłonę odciążającą.
Test – sprawdź IL za pomocą miernika mocy lub OTDR.
|
Typ opakowania |
Ilość |
|

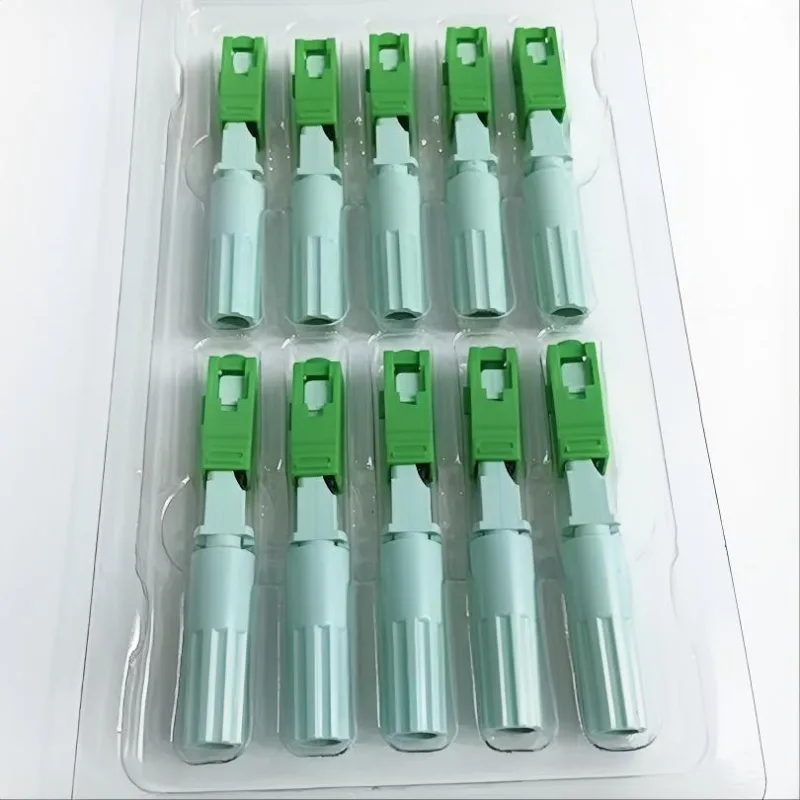

Wewnętrzny blister |
10 sztuk/opakowanie |
|
Mistrzowski karton |
100 sztuk/karton |
Szybkie złącze światłowodowe 5,0 mm nadaje się do zastosowań związanych z dostępem do światłowodów i konserwacją, w których używany jest kompatybilny okrągły kabel odgałęźny 5,0 mm.
Stosowany do szybkiego zakończenia kabli odgałęźnych w domowych i komercyjnych sieciach dostępowych FTTH, szczególnie tam, gdzie ważna jest szybkość instalacji.
Nadaje się do zewnętrznych punktów dystrybucyjnych, skrzynek zakończeniowych światłowodów i innych lokalizacji sieci dostępowych wymagających instalowanych na miejscu złączy optycznych.
Można go stosować w punktach przejściowych pomiędzy trasami napowietrznymi, kanałowymi i podziemnymi, gdzie wymagane jest zakończenie polowe.
Zapewnia praktyczną opcję wymiany i naprawy, gdy uszkodzony lub nowo zainstalowany kabel odgałęźny wymaga zakończenia na miejscu.
Złącze może być używane razem ze zgodnymi produktami światłowodowymi ze wstępnie złączem IP68, umożliwiając łączenie fabrycznie uszczelnionych sekcji wodoodpornych z instalowanymi na miejscu punktami końcowymi.
Złącze jest przeznaczone do okrągłych kabli jednowłóknowych o średnicy 5,0 mm i nominalnej średnicy zewnętrznej 5,0 mm ±0,1 mm. Budowę kabla i rodzaj światłowodu należy potwierdzić przed złożeniem zamówienia.
Tak. Złącze jest przeznaczone do zastosowań związanych z dostępem ostatniej mili FTTH, w tym do terminacji terenowej kompatybilnych kabli odgałęźnych 5,0 mm.
Szybkie złącze wykorzystuje wstępnie wypolerowaną tulejkę i zostało zaprojektowane tak, aby uniknąć konwencjonalnego utwardzania żywicą epoksydową w terenie i ręcznego polerowania złącza podczas normalnej instalacji.
Podana specyfikacja dotyczy światłowodu jednomodowego 9/125 μm i roboczego zakresu długości fal 1310–1650 nm.
Tak. Został zaprojektowany do współpracy z kompatybilnymi wodoodpornymi produktami ze wstępnie złączem, w tym zespołami IP68, w celu wdrożenia hybrydowego FTTH.
