Sieci światłowodowe zależą od solidnej infrastruktury pasywnej. U podstaw każdego wdrożenia FTTH lub FTTB leży:skrzynka rozdzielcza włókien. To kompaktowe urządzenie zakańcza, łączy i zarządza połączeniami optycznymi. Wybór właściwej skrzynki światłowodowej ma bezpośredni wpływ na niezawodność sieci, koszty konserwacji i skalowalność. Ten artykuł pomaga inżynierom sieciowym i specjalistom ds. zaopatrzenia wybrać odpowiednią skrzynkę dystrybucyjną światłowodów w oparciu o dane z rynku globalnego, specyfikacje techniczne i wymagania aplikacji w świecie rzeczywistym.
Największym rynkiem pozostaje region Azji i Pacyfiku. Chiny przodują pod względem produkcji i konsumpcji, a główni operatorzy telekomunikacyjni, tacy jak China Mobile, China Unicom i China Telecom, napędzają popyt. Ameryka Północna i Europa również stale się rozwijają dzięki wdrażaniu FTTH i rozbudowie infrastruktury 5G.
Wybór słusznościskrzynka rozdzielcza włókienwymaga oceny wydajności, środowiska, materiału, struktury wewnętrznej i funkcjonalności rozdzielacza.
Pojemność skrzynki rozdzielczej włókien światłowodowych jest mierzona liczbą rdzeni światłowodowych, które może pomieścić. Typowe pojemności obejmują 8, 12, 16, 24, 32, 48, 72 i 96 rdzeni.
Zawsze rezerwuj od 20% do 30% portów zapasowych na przyszłą rozbudowę. Na przykład, jeśli obecnie projekt wymaga 24 rdzeni, zalecana jest 32- lub 48-rdzeniowa światłowodowa skrzynka dystrybucyjna.
| Skala sieci | Zalecana pojemność | Nadmierność | Typowe zastosowanie |
| Mały FTTx | 8-16 rdzeni | 20% | Budowanie korytarzy |
| Średni FTTH/FTTB | 24-48 rdzeni | 20-30% | Wspólnoty mieszkaniowe |
| Centrum danych | 48-96 rdzeni | 25-30% | Przedsiębiorstwo/IDC |
| Duża agregacja | Ponad 96 rdzeni | 30%+ | Stacje bazowe, kampusy |
Skrzynka rozdzielcza światłowoduprodukty są dostępne w trzech rodzajach montażu:
Naścienny – do korytarzy wewnętrznych lub pomieszczeń telekomunikacyjnych
Montaż w stojaku – dla centrów danych lub pomieszczeń sprzętowych
Montaż na słupie – do zastosowań zewnętrznych lub w powietrzu
Do użytku na zewnątrz skrzynka rozdzielcza światłowodu musi mieć odpowiedni stopień ochrony IP. Skrzynka rozdzielcza światłowodu o stopniu ochrony IP65 jest pyłoszczelna i wytrzymuje ulewne deszcze, dzięki czemu idealnie nadaje się do zewnętrznych punktów końcowych FTTH.
Materiał decyduje o trwałości. Typowe opcje obejmują:
Tworzywo ABS – lekkie, niedrogie, przeznaczone wyłącznie do użytku wewnątrz pomieszczeń
Stop PC+ABS – lepsza odporność na uderzenia, może osiągnąć stopień ochrony IP65
Kompozyt SMC – wysoka odporność na promieniowanie UV, ponad 20-letnia żywotność
Stal walcowana na zimno (≥1,0mm) – IP65, przystosowana do montażu na słupie
Wysokiej jakości rozdzielnica światłowodowa sprawdzonego producenta zapewnia długoterminową stabilność.
Dobrze zaprojektowana skrzynka rozdzielcza światłowodowa zawiera:
Właściwe zarządzanie światłowodami wewnątrz skrzynki dystrybucyjnej zmniejsza utratę sygnału i upraszcza konserwację.

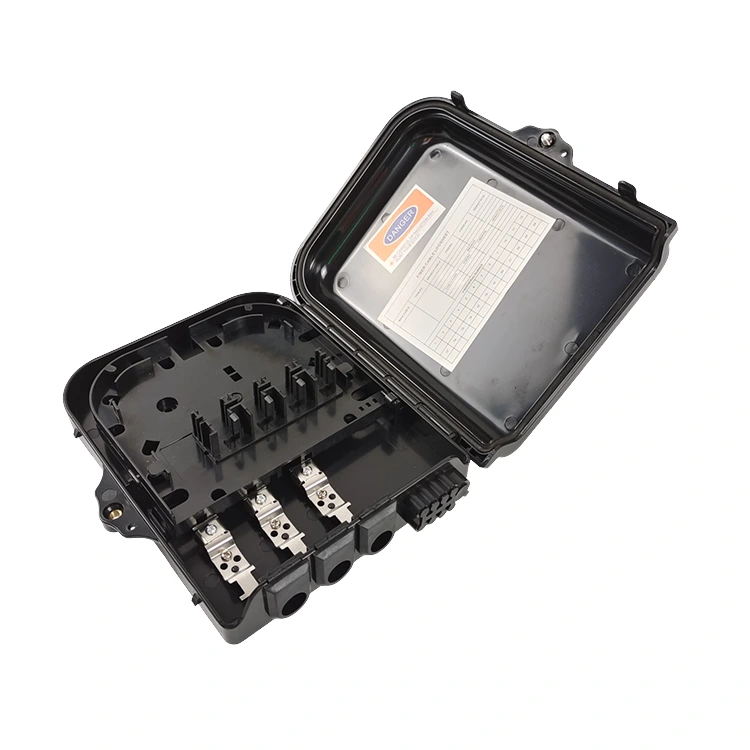

W sieciach FTTH PON tzwskrzynka rozdzielcza włókienmoże zaistnieć potrzeba umieszczenia w nich rozdzielaczy optycznych (np. 1:8, 1:16, 1:32). Niektóre światłowodowe skrzynki rozdzielcze obsługują moduły rozdzielaczy z możliwością wymiany podczas pracy, co umożliwia elastyczną konfigurację i łatwiejsze aktualizacje.
W przypadku samych punktów końcowych bardziej ekonomiczna jest prosta skrzynka rozdzielcza światłowodów bez szczelin rozdzielających.
Zbyt duża pojemność – marnuje budżet i przestrzeń
Ignorowanie stopnia ochrony IP przy zastosowaniu na zewnątrz – prowadzi do przedwczesnej awarii
Brak zabezpieczenia przed promieniem zgięcia – powoduje tłumienie sygnału
Niekompatybilne typy adapterów – wymagają kosztownych przeróbek
Niezawodnyskrzynka rozdzielcza włókiendostawca zapewnia jakość produktu i stabilność łańcucha dostaw.Ningbo Yuanyi Communication Technology Co., Ltd.specjalizuje się w projektowaniu i produkcji rozdzielnic światłowodowych, muf optycznych, splitterów optycznych i innych pasywnych elementów światłowodowych.
Firma stworzyła kompletne linie produkcyjne do formowania wtryskowego tworzyw sztucznych, tłoczenia blachy, gięcia i malowania, sprzęgania rozdzielacza optycznego i polerowania zworek. Ningbo Yuanyi obsługuje również w pełni zautomatyzowane linie kontrolne i sprzęt do testowania niezawodności środowiskowej. Produkty światłowodowych skrzynek rozdzielczych tej firmy są szeroko stosowane przez China Mobile, China Unicom i China Telecom i są eksportowane do Ameryki Północnej, Ameryki Południowej, Europy, Azji Południowo-Wschodniej i na Bliski Wschód.
Wybierając skrzynkę rozdzielczą światłowodu do projektu sieci, współpraca z doświadczonym producentem, takim jak Ningbo Yuanyi Communication Technology Co., Ltd., gwarantuje produkty wysokiej jakości, niezawodne wsparcie techniczne i konkurencyjne ceny.
-
