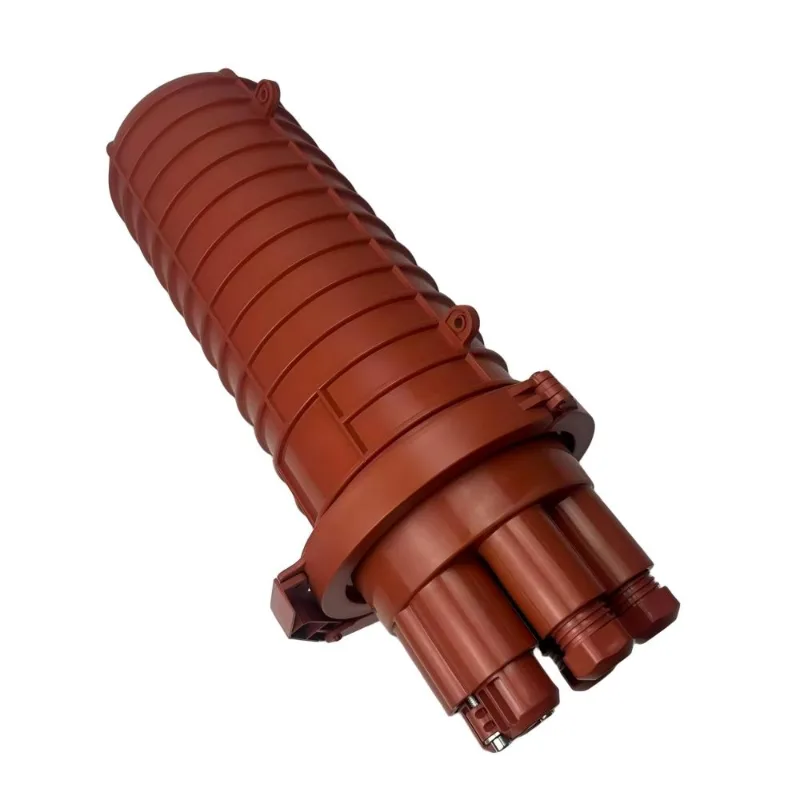

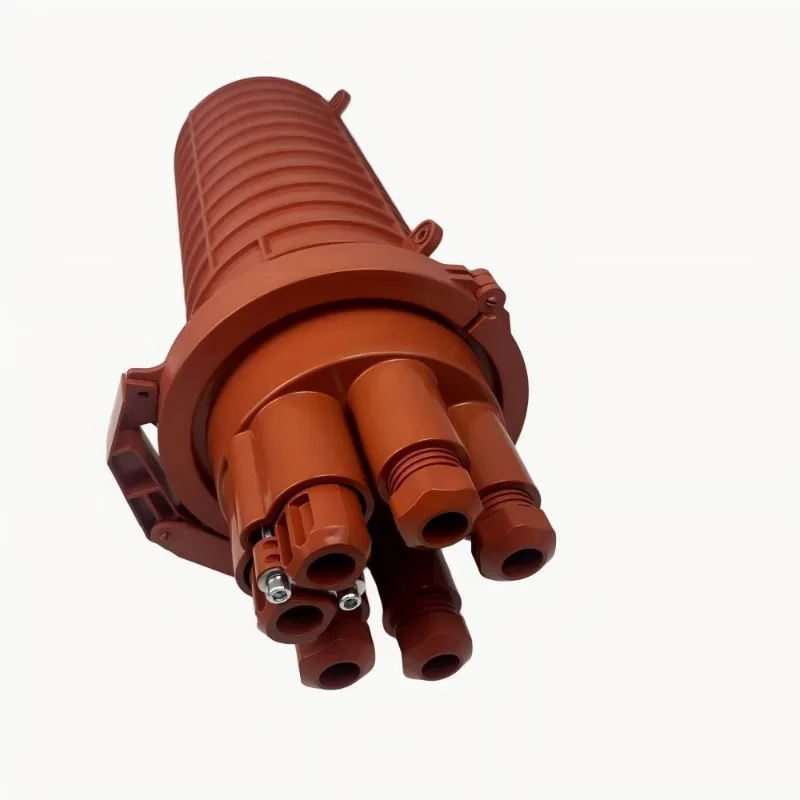

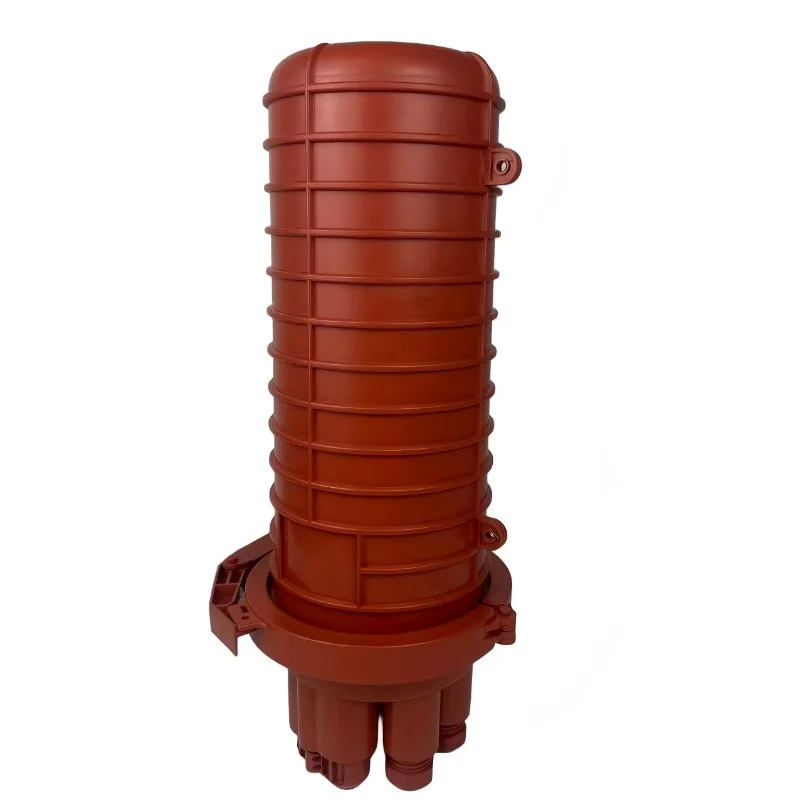

Zamknięcie złącza kopułkowego światłowodu 144-rdzeniowego

Wyprodukowane przez firmę Ningbo Yuanyi, wyspecjalizowanego producenta 144-rdzeniowych łączników kopułkowych światłowodów z wieloletnim doświadczeniem w branży światłowodowej.

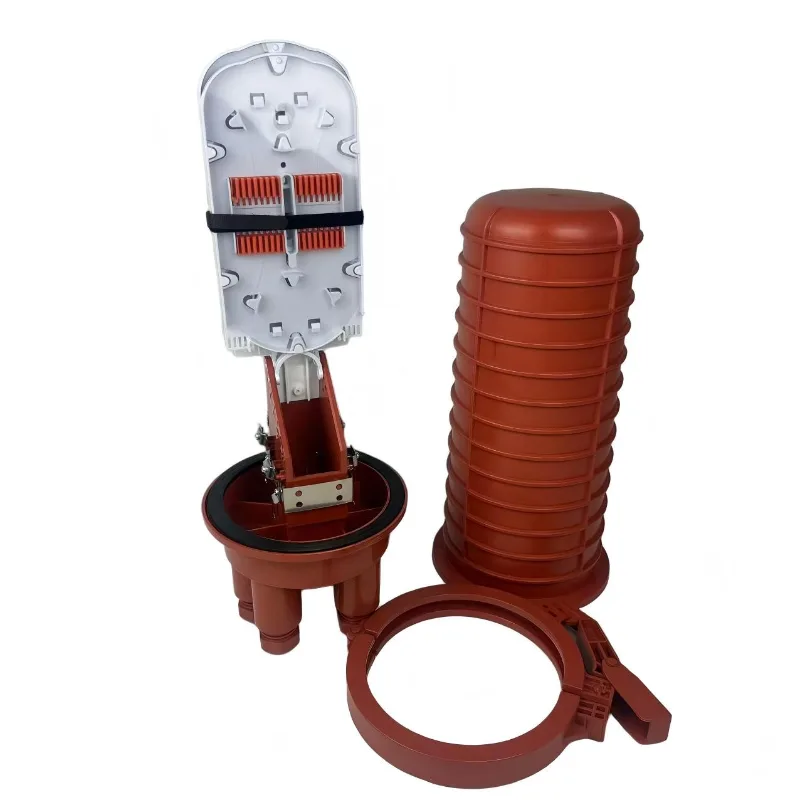

Zamknięcie złącza kopułkowego światłowodu MS09 144Core wykorzystuje mechaniczną strukturę uszczelniającą ze zintegrowanymi gumowymi pierścieniami uszczelniającymi, aby zapewnić niezawodną ochronę bez klejów i taśm uszczelniających. Zintegrowany zawór powietrza umożliwia sprawdzenie szczelności po instalacji, pomagając technikom zweryfikować integralność obudowy w terenie.

Dzięki stopniowi ochrony IP68, odpornej na korozję obudowie z ABS/PP oraz obsłudze zarówno taśmowych, jak i konwencjonalnych kabli światłowodowych, zamknięcie to nadaje się do wymagających środowisk zewnętrznych i długoterminowej konserwacji sieci.

Kluczowe zalety produktu

·  Do 144 rdzeni światłowodowych z możliwością rozszerzenia do 288 rdzeni poprzez zmianę konfiguracji kasety spawów

·  Konstrukcja uszczelnienia mechanicznego zapewnia niezawodną, ​​długoterminową ochronę obudowy

·  Ochrona stopnia ochrony IP68 przed wnikaniem wody i kurzu

·  Obudowa z tworzywa sztucznego ABS/PP o dobrej odporności na korozję, chemikalia i starzenie

·  Kompatybilny z kablami taśmowymi i standardowymi kablami światłowodowymi

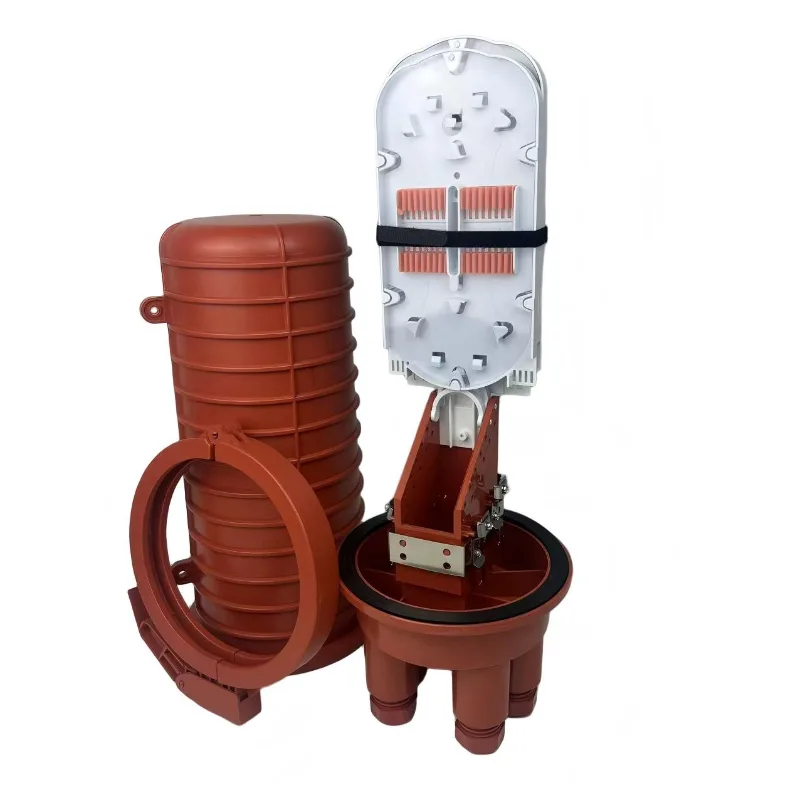

·  Tace do łączenia w formie broszur o promieniu gięcia co najmniej 40 mm do zorganizowanego prowadzenia włókien

·  Obudowa z możliwością ponownego otwarcia w celu kontroli, konserwacji i ponownego wejścia bez specjalnych narzędzi

·  Zintegrowany zawór powietrza do sprawdzania integralności uszczelnienia

·  Nadaje się do instalacji napowietrznych, kanałowych, włazowych i bezpośrednio w ziemi

·  Dostępne w kolorze czerwonym lub czarnym, w przypadku większych zamówień dostępne są kolory niestandardowe

·  Zwarta konstrukcja ze stosunkowo dużą pojemnością włókien dla łatwiejszej instalacji i konserwacji

Dane techniczne

Projekt uszczelnienia mechanicznego

Zamknięcie złącza kopułkowego światłowodu MS09 144Core zastosowuje mechaniczny system uszczelniający, a nie uszczelnienie na bazie kleju. Elastyczne gumowe pierścienie uszczelniające służą do tworzenia bezpiecznej obudowy wokół punktów wejścia kabla i interfejsu obudowy.

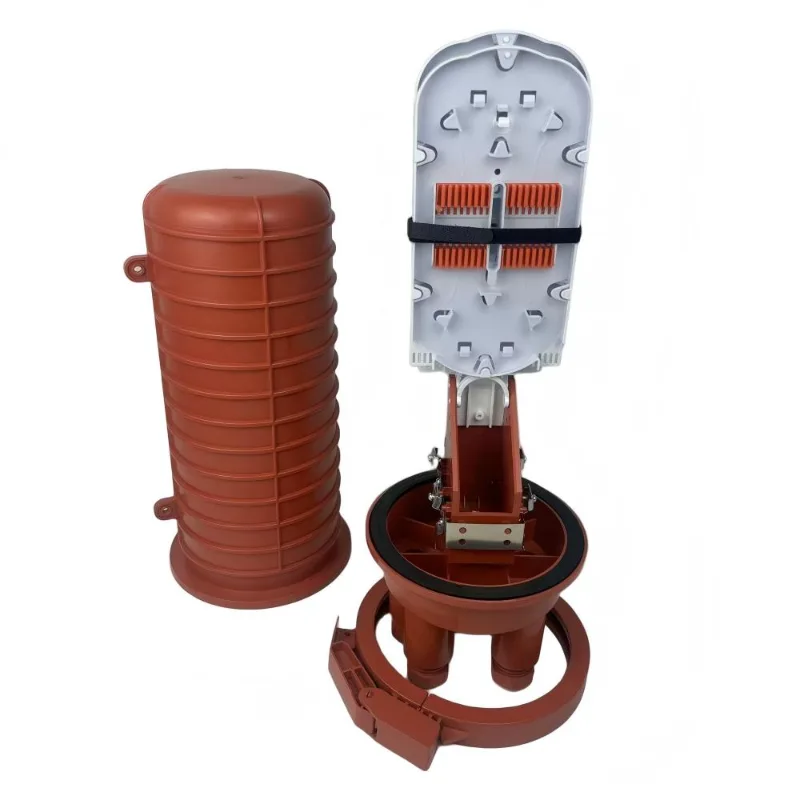

Zamknięcie można ponownie otworzyć w celu kontroli włókien, konserwacji lub ponownego łączenia, a następnie ponownie zamknąć bez konieczności wymiany całej obudowy. Zintegrowany zawór powietrza zapewnia wygodną metodę sprawdzenia stanu uszczelnienia po montażu.

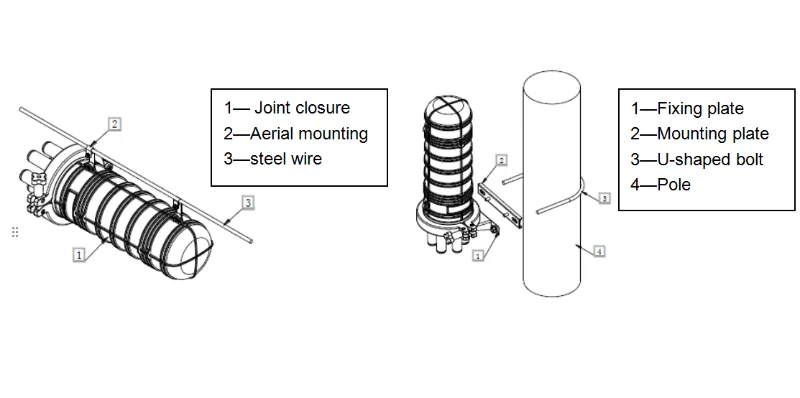

Aplikacje instalacyjne

Zamknięcie złącza kopułkowego światłowodu 144Core jest odpowiednie dla:

· Napowietrzne sieci kablowe światłowodowe

· Podziemne instalacje kanałów i rurociągów

· Study telekomunikacyjne

· Bezpośrednio dokopane sieci światłowodowe

· Infrastruktura FTTH i FTTx

· Rozprowadzanie włókien i rozgałęzienia kabli

· Zewnętrzne sieci telekomunikacyjne i komunikacyjne

· Projekty rozbudowy i utrzymania sieci

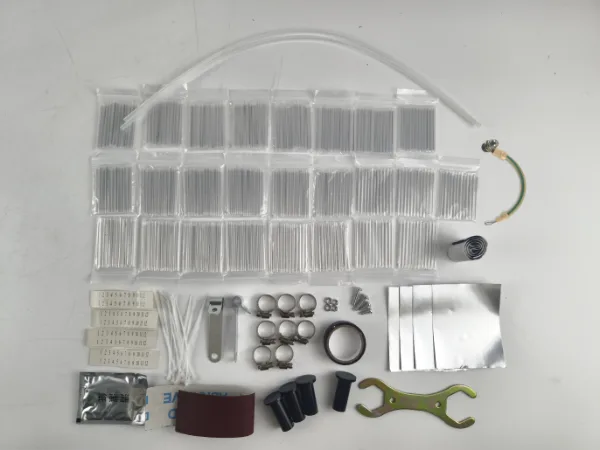

Akcesoria

Często zadawane pytania

1. Jakie pojemności światłowodów są dostępne?

Zamknięcie złącza kopułkowego światłowodu MS09 144Core obsługuje 24C, 48C, 72C, 96C, 120C i 144C. Wybrane konfiguracje mogą obsługiwać do 288 rdzeni.

2. Czy MS09 jest kompatybilny z kablami taśmowymi?

Tak. Obsługuje zarówno kable taśmowe, jak i konwencjonalne światłowody.

3. W jaki sposób uszczelnione jest zamknięcie?

Wykorzystuje mechaniczny system uszczelnień z gumowymi pierścieniami uszczelniającymi. Nie jest wymagany żaden klej.

4. Czy można przetestować skuteczność uszczelnienia?

Tak. Zintegrowany zawór powietrza umożliwia przeprowadzenie próby ciśnieniowej po instalacji.

5. Czy zamknięcie można ponownie otworzyć?

Tak. Można go ponownie otworzyć i ponownie zamknąć w celu konserwacji, kontroli lub dodatkowego łączenia.

6. Gdzie można zainstalować MS09?

Nadaje się do instalacji napowietrznych, podziemnych, studzienek i instalacji zakopanych bezpośrednio w ziemi.

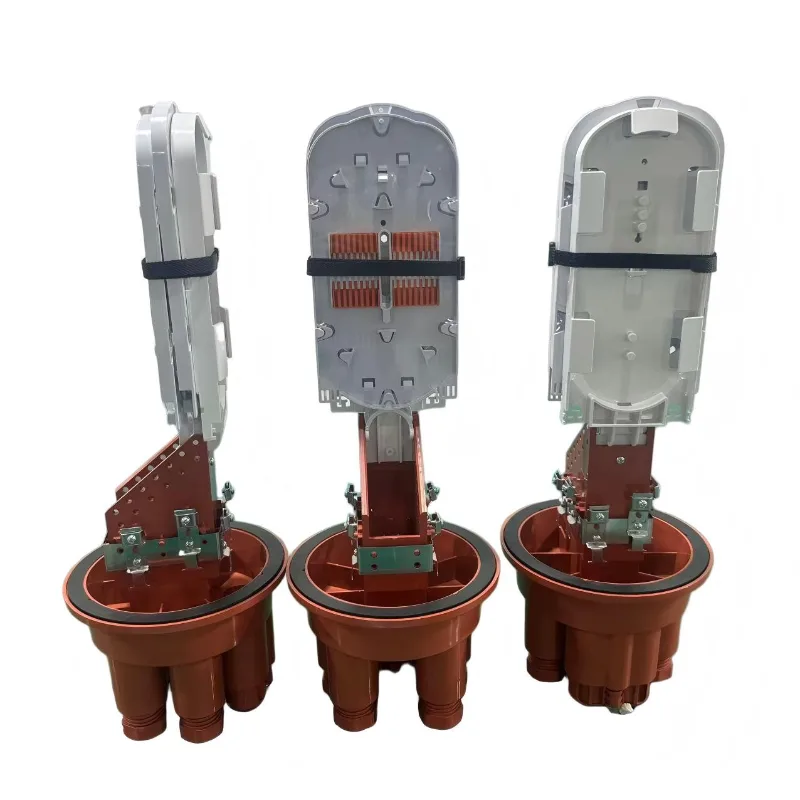

7. Jak wybrać konfigurację tacy spawów?

Wybierz konfigurację korytka zgodnie z wymaganą pojemnością światłowodu, typem kabla i metodą łączenia.
