Wodoodporny kabel krosowy IP68

Wodoodporny kabel krosowy IP68, produkowany przez firmę Ningbo Yuanyi, profesjonalnego producenta i dostawcę komponentów światłowodowych w Chinach, jest wytwarzany w drodze kontrolowanego montażu złączy, polerowania włókien, kontroli i procesów testów optycznych. Każdy gotowy przewód jest indywidualnie testowany przed wysyłką, aby zachować spójne złącze i wydajność optyczną.

Co to jest wodoodporny kabel krosowy IP68?

Wodoodporny kabel krosowy IP68 to wstępnie zakończony zewnętrzny zestaw światłowodowy przeznaczony do sieci FTTH, zewnętrznych punktów dystrybucyjnych, sieci dostępowych i innych instalacji, w których wymagane są niezawodne połączenia światłowodowe w odsłoniętych środowiskach.

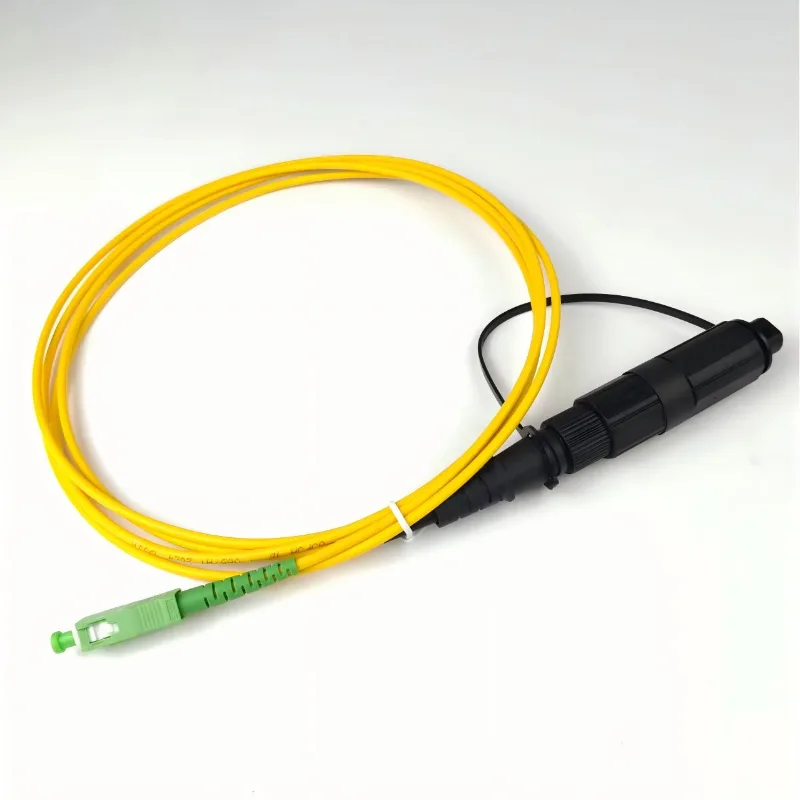

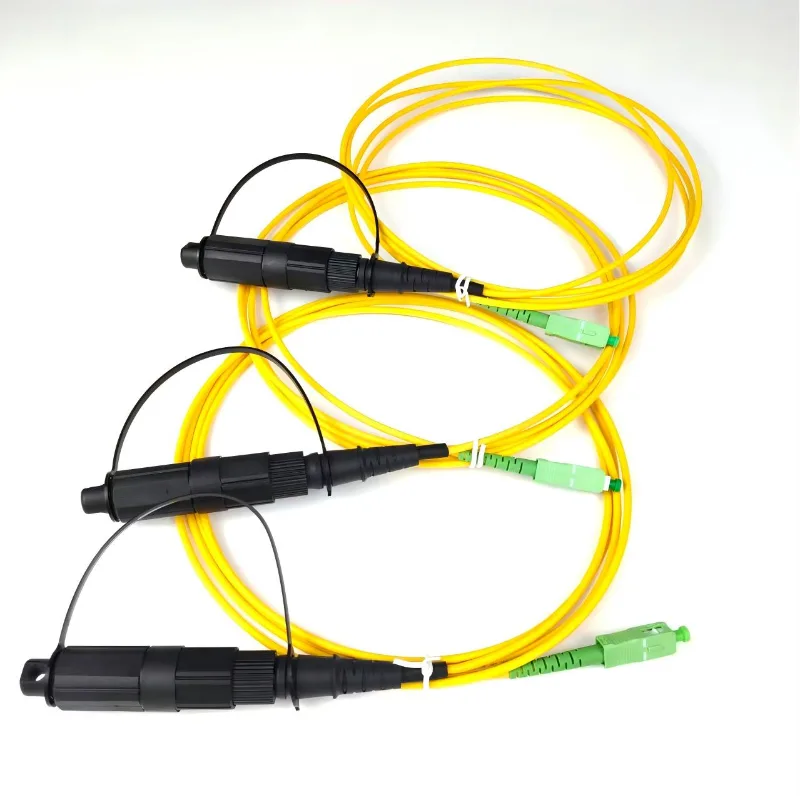

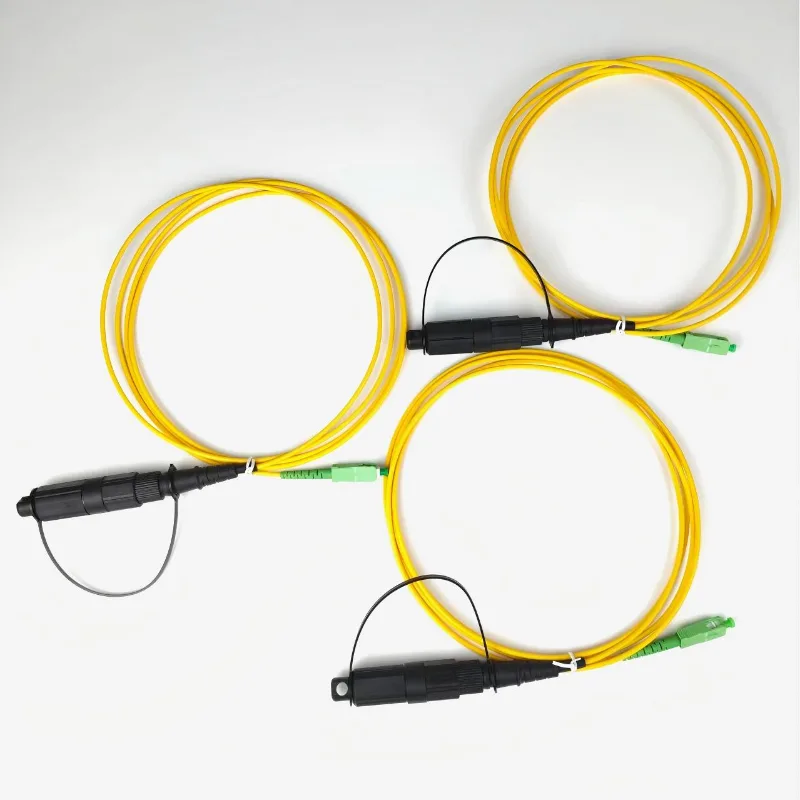

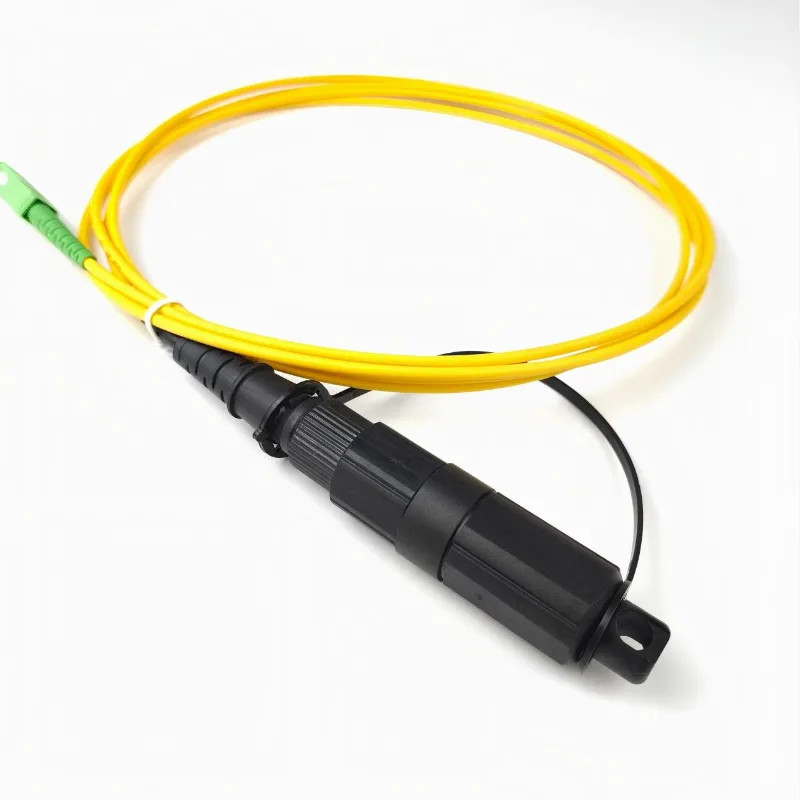

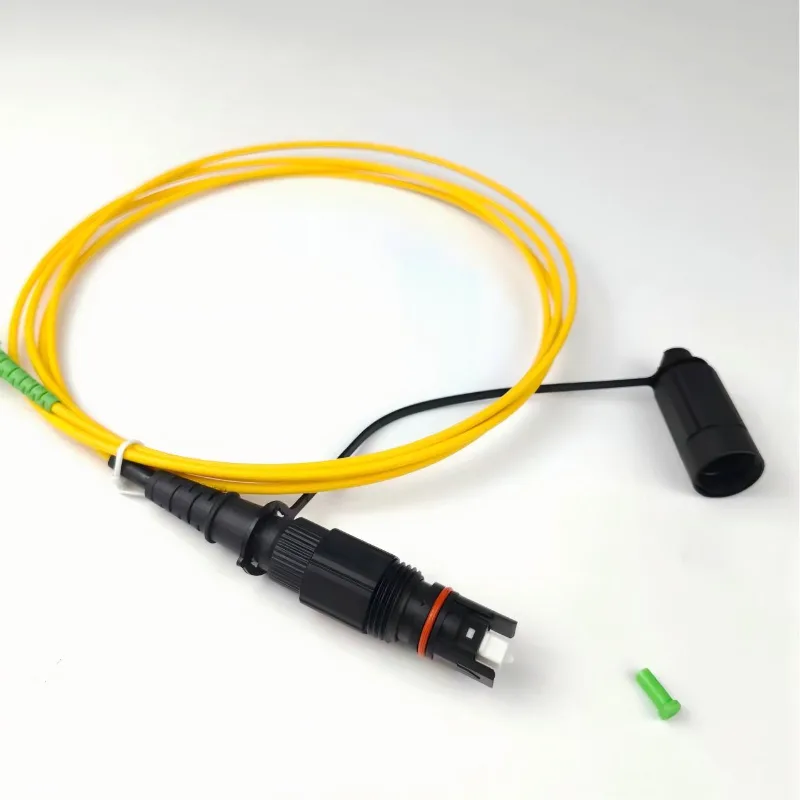

Zestaw ten łączy wodoodporne męskie złącze IPSC o stopniu ochrony IP68 ze standardowym złączem SC/APC. Złącze zewnętrzne jest wyposażone w zatyczkę przeciwpyłową, która chroni złącze przed kurzem i wilgocią, gdy nie jest używane. Standardowa konfiguracja światłowodu wykorzystuje światłowód jednomodowy OS2, natomiast światłowód G.657.A1 odporny na zginanie jest dostępny dla instalacji o bardziej rygorystycznych wymaganiach dotyczących routingu.

Specyfikacje materiałów konstrukcyjnych

1. Parametry złącza

2. Specyfikacje kabla światłowodowego

Rdzeń światłowodowy: włókno jednomodowe OS2, 9/125μm, zgodne z G.652D; Opcjonalnie włókno odporne na zginanie G.657.A1 do wąskich tras kablowych

Płaszcz zewnętrzny: materiał LSZH o niskiej zawartości dymu, bezhalogenowy; żółta kurtka w standardzie, czarna kurtka outdoorowa z PE dostępna na zamówienie

Średnica zewnętrzna kabla: Standardowy kabel krosowy simplex 3,0 mm / okrągły kabel zewnętrzny 5,0 mm / kompatybilny z kablem przyłączeniowym; niestandardowa średnica zewnętrzna dostępna dla specjalnych projektów

Standardowa długość magazynowa: 1 m, 2 m, 3 m, 5 m, 10 m; dowolna niestandardowa długość wspierana przez fabryczną produkcję na zamówienie

Wydajność optyczna (warunki testowe: temperatura otoczenia 23 ℃)

Kluczowe funkcje

· Wodoodporne złącze zewnętrzne IP68 do wymagających środowisk zewnętrznych

· Wstępnie zakończona konstrukcja zapewniająca szybszą instalację i podłączenie w terenie

· Złącze SC/APC dla zgodności ze standardowym interfejsem światłowodowym

· Włókno jednomodowe OS2 9/125 μm w standardzie

· Opcja światłowodu G.657.A1 dla węższych tras i instalacji o większej gęstości

· Tłumienie wtrąceniowe ≤0,30 dB

· Tłumienie odbicia APC ≥60 dB

· Temperatura robocza: -40°C do +75°C

· Kompatybilny z kablem krosowym simplex 3,0 mm, okrągłym kablem zewnętrznym 5,0 mm i kablem światłowodowym

· Dostępna jest niestandardowa długość kabla, typ światłowodu, osłona, konfiguracja złącza i oznaczenie OEM

· 100% testy optyczne gotowych zespołów

Typowe zastosowania

Wodoodporny patchcord IP68 nadaje się do:

· Sieci dostępowe FTTH

· Zewnętrzne skrzynki dystrybucyjne światłowodowe

· Terminale dostępu światłowodowego

· Stacja bazowa i infrastruktura telekomunikacyjna

· Szafy komunikacji zewnętrznej

· Instalacje światłowodowe napowietrzne i przydrożne

· Połączenia światłowodowe narażone na deszcz, kurz i zmiany temperatury

· Wstępnie zakończone rozmieszczenie światłowodów zewnętrznych

Niezawodność mechaniczna i środowiskowa

1 Wydajność mechaniczna

Wytrzymałość na rozciąganie: statyczne napięcie osiowe ≥100N; przyrost strat optycznych ＜0,1dB po usunięciu obciążenia, odpowiedni do konstrukcji ciągnionych na zewnątrz

Odporność na zginanie: 1000 dynamicznych cykli zginania przy promieniu 10 mm z wahaniami strat <0,1 dB; Minimalny promień gięcia instalacji ≥10× średnica zewnętrzna kabla; Długoterminowy statyczny promień gięcia ≥15× średnica zewnętrzna kabla

Cykl łączenia: ≥500 cykli łączenia dla wodoodpornego złącza IPSC; ≥1000 cykli dla złącza SC/APC bez pogorszenia parametrów optycznych

Odporność na zgniatanie boczne: Wytrzymuje nacisk boczny 1000 N/100 mm, bez pękania płaszcza lub pękania włókien wewnątrz

2 Możliwość dostosowania do środowiska (dopasowanie do globalnych stref klimatycznych)

Temperatura robocza: -40 ℃ ~ +75 ℃, odpowiednia do zimnej Europy Północnej i stosowania na zewnątrz w tropikach w wysokiej temperaturze

Temperatura przechowywania: -50 ℃ ~ + 85 ℃, brak starzenia się komponentów podczas transportu morskiego na duże odległości w szczelnych pojemnikach

Starzenie pod wpływem wilgoci: 1000 godzin przechowywania w temperaturze poniżej 85 ℃ i 85% wilgotności względnej, brak wycieków wody wewnątrz uszczelnionej obudowy, przyrost strat ≤0,2 dB

Odporność na promieniowanie UV: 2000-godzinny test ekspozycji na promieniowanie UV bez pęknięć obudowy lub utraty elastyczności pierścienia uszczelniającego, gwarantuje długą żywotność w przypadku instalacji na wolnym powietrzu

Konfiguracja i personalizacja produktu

5.1 Zasada kodowania modelu (łatwe składanie zamówień przez klientów na całym świecie)

Przykład modelu: YY-IPSC-OS2-APCAPC-2M Objaśnienie: YY = fabryka Ningbo Yuanyi, IPSC = typ złącza wodoodpornego, OS2 = światłowód jednomodowy, APCAPC = oba końce APC polski, 2M = długość kabla 2 metry

5.2 Opcje dostosowywania fabrycznego

Zmiana powierzchni końcowej: niebieskie złącze SC/UPC dostępne na końcu typu pigtail, aby spełnić różne wymagania dotyczące strat odbiciowych

Aktualizacja typu kabla: Kompatybilny z kablem krosowym 3,0 mm, okrągłym kablem zewnętrznym 5,0 mm lub kablem upuszczającym – wybierz zgodnie z potrzebami wdrożeniowymi

Ulepszenie kurtki: Zmodyfikowana kurtka odporna na gryzonie, odporna na warunki atmosferyczne czarna kurtka PE do bezpośredniego zakopywania i trudnych warunków powietrznych

Specjalne ulepszenie światłowodu: włókno G.657.A1 wyjątkowo odporne na zginanie do zastosowań z wąskimi rurami i gęstym okablowaniem

Marka OEM: niestandardowy nadruk z logo klienta, kodem kreskowym zasobów projektu i kodem śledzenia partii; obsługiwane neutralne opakowanie z białą etykietą

5.3 Wytyczne dotyczące instalacji

Przed połączeniem

Przed połączeniem wyczyść tuleję ceramiczną odpowiednią, niestrzępiącą się ściereczką do czyszczenia elementów optycznych. Kurz lub zanieczyszczenia na powierzchni końcowej mogą zwiększyć tłumienie wtrąceniowe i zmniejszyć niezawodność połączenia.

Wodoodporne złącze złącza

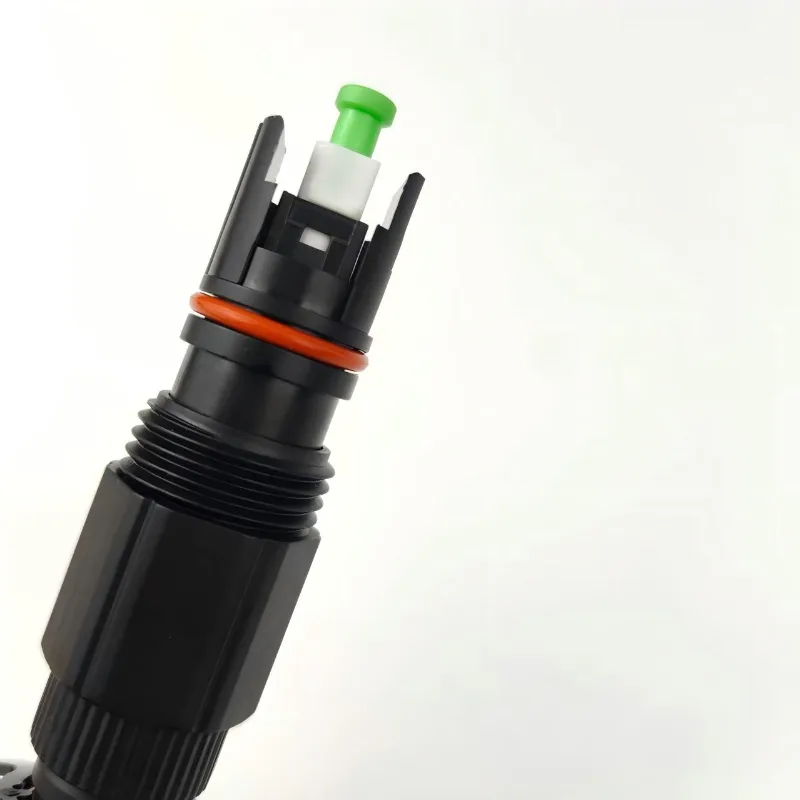

Upewnij się, że obszar uszczelnienia jest czysty i prawidłowo osadzony. Całkowicie dokręć złącze IPSC zgodnie z konstrukcją złącza, aby zapewnić prawidłowe połączenie struktury uszczelniającej.

Prowadzenie kabli

Unikaj ostrych zakrętów, nadmiernej siły ciągnącej i bezpośredniego obciążania korpusu złącza. Podczas instalacji w stosownych przypadkach zastosuj siłę ciągnącą za kabel, zamiast używać złącza jako punktu ciągnięcia.

Niewykorzystane połączenia

Kiedy złącze nie jest używane, nasadkę przeciwpyłową i zatyczkę przeciwpyłową złącza należy prawidłowo założyć. Pomaga to chronić interfejs optyczny przed kurzem, wilgocią i innymi zanieczyszczeniami.

Pakowanie i eksport

Wodoodporne kable krosowe IP68 są pakowane zgodnie z długością kabla, konfiguracją złączy i wymaganiami transportowymi.

Opakowanie wewnętrzne

Każdy patchcord światłowodowy można indywidualnie zapakować w ochronną torbę PE lub opakowanie dostosowane do indywidualnych potrzeb, aby zmniejszyć zanieczyszczenie i uszkodzenia podczas manipulacji.

Opakowanie zewnętrzne

W kartonach eksportowych stosuje się odpowiednie materiały opakowaniowe z tektury falistej, aby chronić zespoły podczas transportu krajowego, frachtu morskiego, frachtu lotniczego i innych procesów logistycznych.

Dokumentacja

Protokoły kontroli, listy pakowania i inne dokumenty eksportowe mogą zostać dostarczone zgodnie z wymaganiami zamówienia i miejsca przeznaczenia.

Dlaczego warto wybrać Ningbo Yuanyi

Ningbo Yuanyi specjalizuje się w pasywnych komponentach światłowodowych i wstępnie zakończonych zespołach światłowodowych do zastosowań telekomunikacyjnych i FTTH.

Kupującym zaopatrującym się w wodoodporne kable krosowe światłowodowe IP68 z Chin, firma zapewnia:

· Własna produkcja i montaż

· Kontrolowane procesy łączenia i polerowania

· 100% badania optyczne gotowych zespołów

· Standardowe i niestandardowe konfiguracje kabli

· Wsparcie OEM i marek własnych

· Elastyczne długości kabli i opakowania

· Obsługa zamówień masowych i projektowych
