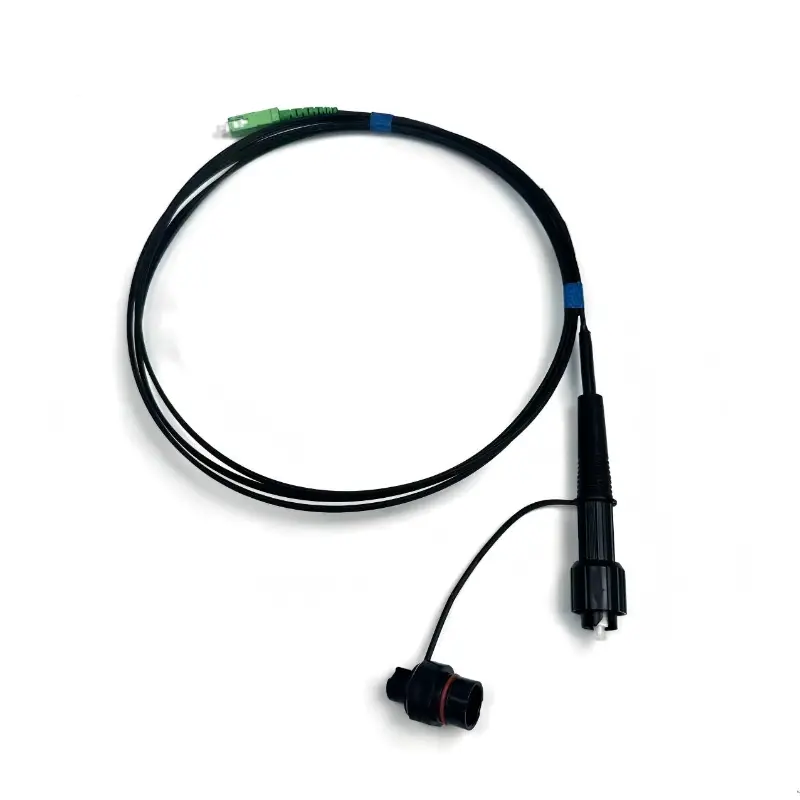

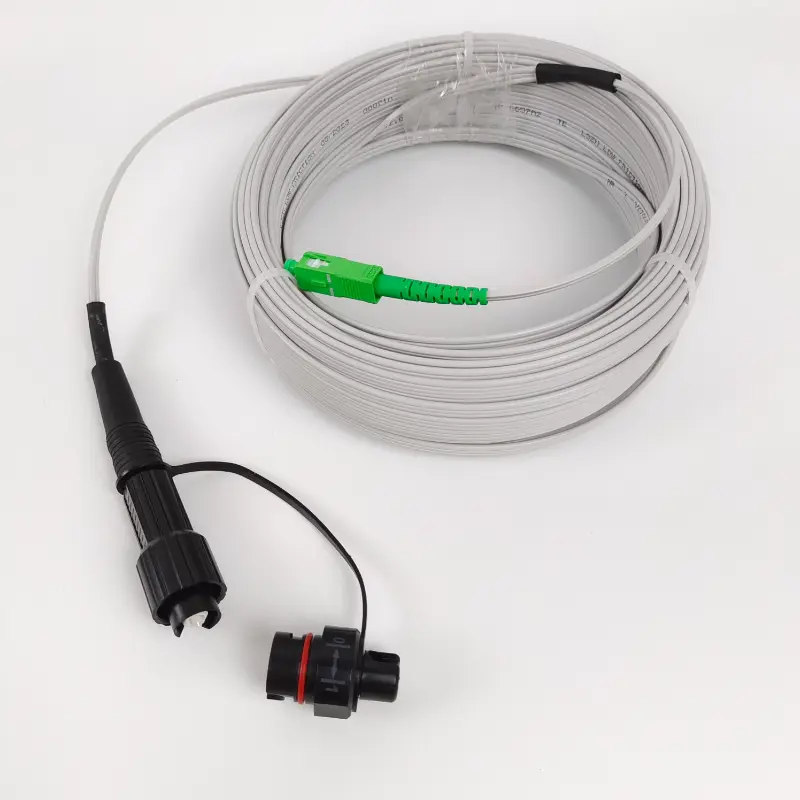

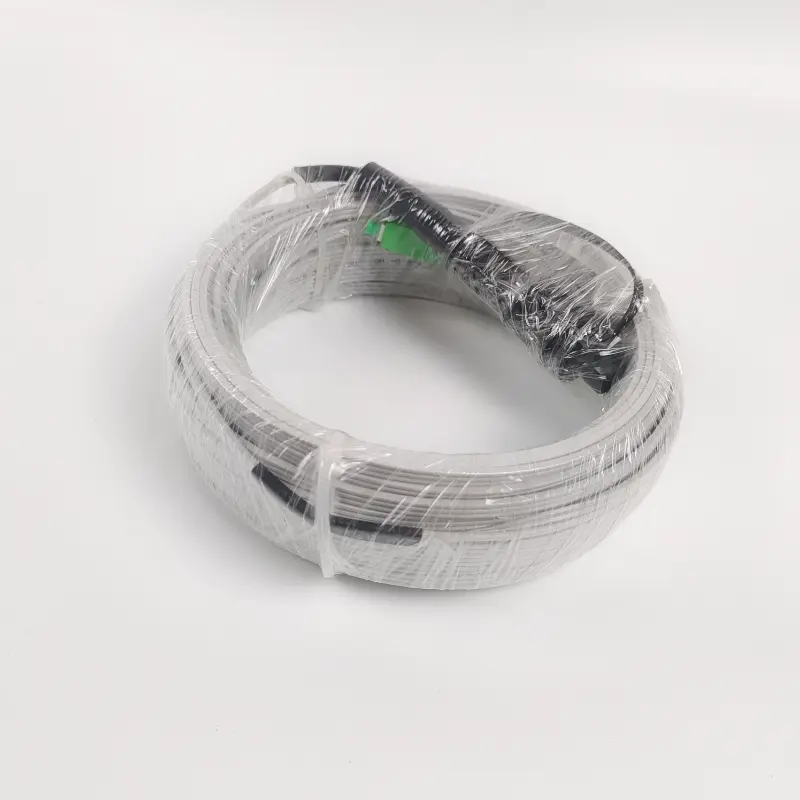

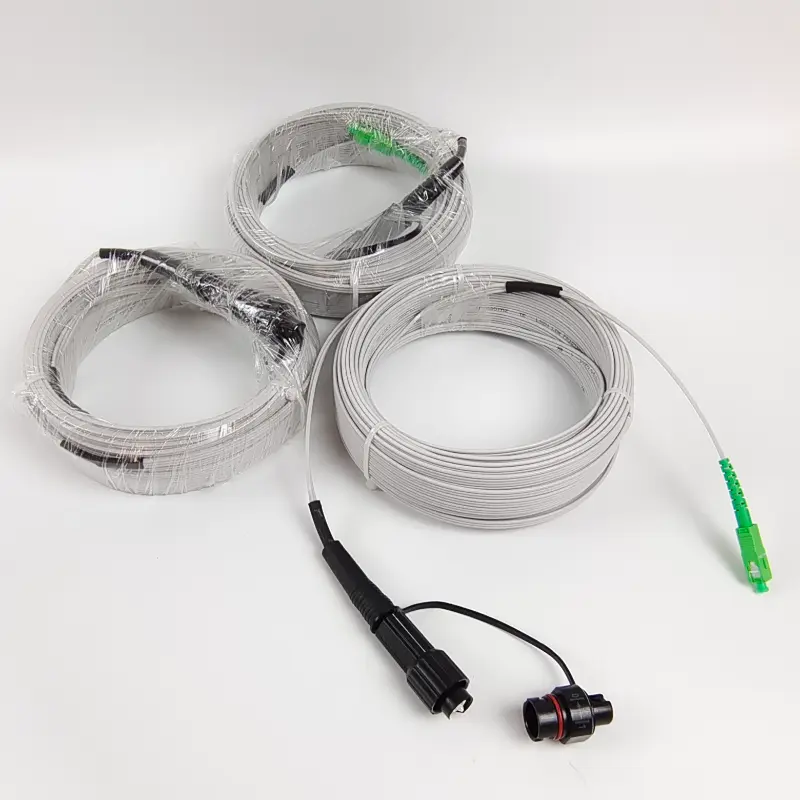

Wodoodporny, wstępnie podłączony kabel krosowy typu Drop Cable

Wodoodporny, wstępnie podłączony kabel połączeniowy to fabrycznie zakończony kabel światłowodowy opracowany z myślą o szybkich i niezawodnych połączeniach światłowodowych na zewnątrz. Łączy w sobie odporny na zginanie światłowód jednomodowy G.657A1, kompaktową konstrukcję kabla odgałęźnego i wodoodporne złącze o stopniu ochrony IP68, aby uprościć wdrażanie światłowodów w FTTH i innych zewnętrznych sieciach komunikacyjnych.

Wyprodukowany przez Yuanyi w Chinach,  nadaje się do zastosowań, w których ważna jest szybka instalacja, stabilne parametry optyczne oraz ochrona przed wilgocią i warunkami zewnętrznymi.

Kluczowe cechy i zalety:

1, Plug-and-play — nie jest wymagane łączenie ani polerowanie w terenie, co znacznie skraca czas i koszty instalacji

2, wodoodporne uszczelnienie IP68 z dwuwarstwowymi silikonowymi pierścieniami typu O-ring i ognioodporną obudową PC, odpowiednie do długotrwałej ekspozycji na zewnątrz

3, niewrażliwe na zginanie włókno G.657A1 zapewnia stabilną transmisję sygnału nawet w ciasnych przestrzeniach

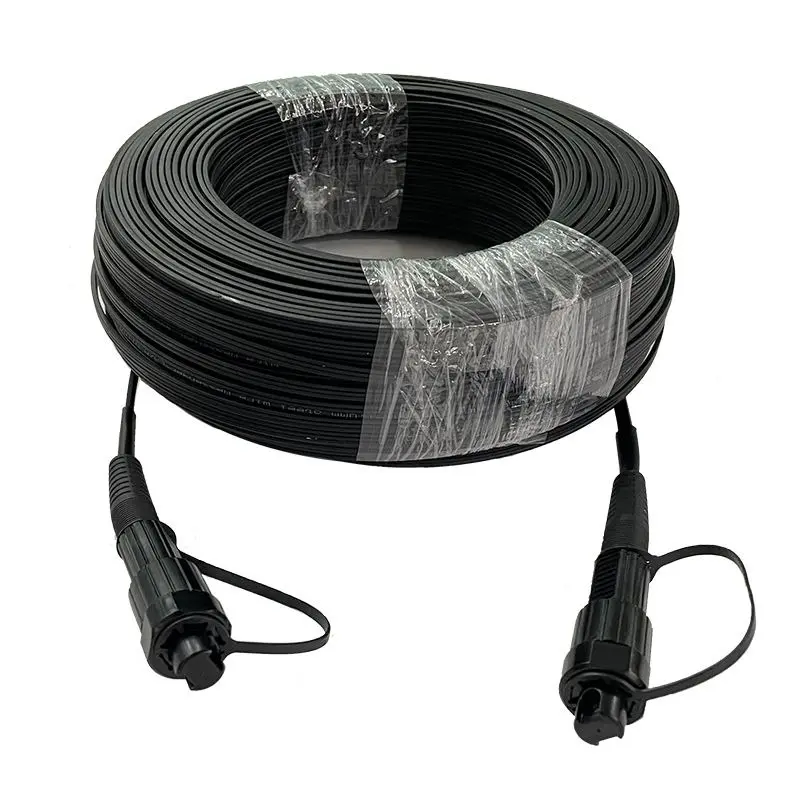

4, opcjonalne konfiguracje złączy: podwójne wodoodporne końcówki IP68 / pojedyncze końcówki IP68 + standardowe złącze wewnętrzne SC

5, konstrukcja samonośna z przewodem komunikacyjnym do instalacji antenowej

6, obecnie preferowany wybór do szybkiego połączenia okablowania zewnętrznego w dostępie ostatniej mili FTTH, monitoringu zewnętrznym, zewnętrznym punkcie dostępowym i komunikacji optycznej na terenie kampusu

7, standardowa kurtka LSZH, opcjonalnie z czarnym PE odpornym na promieniowanie UV, zapewniającym dłuższą żywotność na zewnątrz (≥20 lat)

Struktura kabla

Kabel odgałęźny jest zbudowany wokół centralnego światłowodu jednomodowego i wzmocniony równoległymi elementami wzmacniającymi. Zintegrowany stalowy przewód komunikacyjny zapewnia dodatkowe mechaniczne wsparcie dla samonośnej instalacji antenowej.

Elementy konstrukcyjne

· Światłowód: Światłowód jednomodowy G.657A1 odporny na zginanie

· Członkowie silni: Dwa równoległe pręty FRP, Ø0,5 mm

· Przewód komunikatora: Drut stalowy fosforanowany o średnicy 1,0 mm

· Płaszcz zewnętrzny: Standard LSZH / opcjonalnie czarny PE odporny na promieniowanie UV

· Konfiguracja kabla: Płaski kabel opadający typu pałąkowego

Specyfikacje kabla upuszczającego

Charakterystyka światłowodu (G.657A1)

Wydajność złącza

Wodoodporne złącze 5.1 IP68 (od strony zewnętrznej)

5.2 Standardowe złącze wewnętrzne (tylko opcja B)

Dostępne typy: SC-APC / SC-UPC

Brak wodoodpornego uszczelnienia – tylko do suchych środowisk wewnętrznych (szafy, rozdzielacze, ONU). Nie do ekspozycji na zewnątrz.

Wydajność mechaniczna i środowiskowa

Przewodnik po wyborze i instalacji

Uwagi dotyczące instalacji:

Fabrycznie zakończone – nie jest wymagana spawarka ani polerowanie na miejscu

Konstrukcja męska/żeńska umożliwia łatwą rozbudowę na duże odległości za pomocą wielu sekcji

Końcówka złącza wewnętrznego nie może być narażona na działanie deszczu ani wilgoci

Upewnij się, że gwint złącza IP68 jest odpowiednio dokręcony, aby zachować wodoodporność

Aplikacje

Wodoodporny, wstępnie podłączony kabel krosowy o stopniu ochrony IP68 jest przeznaczony do zastosowań w zakresie dostępu do włókien zewnętrznych i wzajemnych połączeń światłowodowych na małe odległości, gdzie wymagana jest szybka instalacja i ochrona środowiska.

Sieci FTTH ostatniej mili

Służy do łączenia zewnętrznych punktów dystrybucji światłowodów ze sprzętem po stronie abonenta, zmniejszając jednocześnie potrzebę terminacji polowej.

Nadzór zewnętrzny

Nadaje się do kamer IP i innych urządzeń monitorujących podłączonych do sieci światłowodowej, zainstalowanych w odsłoniętych lokalizacjach zewnętrznych.

Bezprzewodowe punkty dostępowe

Może być stosowany do połączeń światłowodowych z zewnętrznymi punktami dostępu bezprzewodowego i sprzętem komunikacyjnym, gdzie wymagana jest wodoodporność.

Sieci kampusowe i przemysłowe

Ma zastosowanie do zewnętrznych łączy optycznych w kampusach, obiektach przemysłowych, miejscach transportu i innych rozproszonych środowiskach komunikacyjnych.

Instalacje podziemne i nawodnione

Konfiguracja złącza IP68 jest odpowiednia dla środowisk, w których złącza mogą być narażone na działanie wody deszczowej, kondensacji lub tymczasowego zanurzenia.

Dostosowywanie fabryczne i usługi OEM

Jako wiodąca chińska fabryka wodoodpornych, wstępnie podłączonych kabli krosowych, Ningbo Yuanyi oferuje kompleksowe opcje dostosowywania:

Złącze polskie: SC/UPC lub SC/APC w celu dostosowania do różnych wymagań sieciowych

Długość kabla: dowolna niestandardowa długość od 1 m do 200 m+

Materiał kurtki: standard LSZH, czarny PE odporny na promieniowanie UV do ekstremalnych warunków zewnętrznych

Aktualizacja światłowodu: standard włókna odpornego na zginanie G.657A1, inne typy włókien dostępne na życzenie

Znakowanie OEM: niestandardowy nadruk z logo klienta, kodem kreskowym projektu i kodem śledzenia partii

Opakowanie: obsługiwane jest neutralne opakowanie z białą etykietą lub opakowanie z niestandardową marką

Dlaczego warto wybrać Ningbo Yuanyi

Yuanyi specjalizuje się w pasywnych komponentach światłowodowych i wstępnie zakończonych zespołach światłowodowych do zastosowań w sieciach komunikacyjnych.

W przypadku wodoodpornego, wstępnie podłączonego kabla połączeniowego produkcja i kontrola jakości mogą obejmować cały proces montażu, w tym montaż złącza, formowanie wtryskowe, zakończenie światłowodu, polerowanie i testowanie wydajności optycznej.

Firma obsługuje standardową produkcję, a także dostosowywanie OEM i projektowe dla dystrybutorów, integratorów systemów, wykonawców telekomunikacyjnych i projektów infrastruktury sieciowej.

Dokumentację produktu, informacje dotyczące kwalifikacji i odpowiednie raporty z testów można dostarczyć zgodnie z wymaganiami projektu i klienta.
