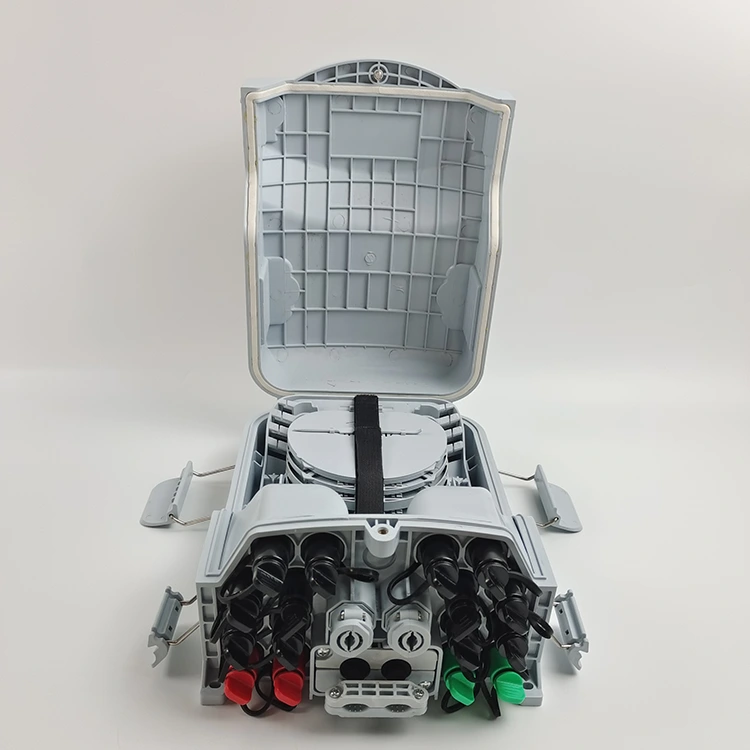

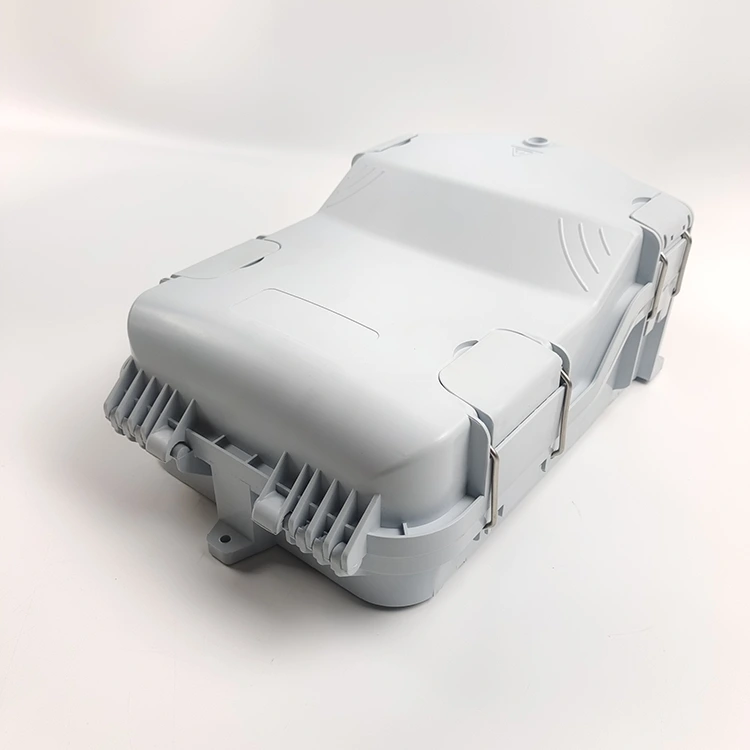

16-rdzeniowa wodoodporna skrzynka rozdzielcza światłowodów

W projektach FTTH ODN (Fiber to the Home Optical Distribution Network) zastosowanie wysokiej jakości 16-rdzeniowej wodoodpornej skrzynki rozdzielczej światłowodów fabryki Yuanyi zapewnia znaczną przewagę nad tradycyjnymi metodami łączenia termojądrowego. Skrzynki te optymalizują wydajność budowy i szybkość wdrażania, zwiększając rentowność. Ich stabilna i niezawodna jakość sprawia, że ​​są one preferowanym wyborem dla większości projektów FTTH mających na celu 5G i są obecnie najmodniejszą 16-rdzeniową wodoodporną rozdzielnicą światłowodową w Ameryce Południowej.

Typowe scenariusze zastosowań 16-żyłowej wodoodpornej skrzynki rozdzielczej światłowodu obejmują: szybki zasięg na zewnątrz obszarów mieszkalnych oraz wdrożenia łączy szerokopasmowych na dużą skalę na obszarach wiejskich; wysokie wymagania dotyczące niezawodności, takie jak linie kolejowe i sieci nadzoru wideo; oraz obszary trudne w utrzymaniu, takie jak słupy położone na dużych wysokościach i piwnice, gdzie łączenie termojądrowe jest niewygodne.

Yuanyi konsekwentnie jest dostawcą 16-rdzeniowych wodoodpornych skrzynek rozdzielczych światłowodów, dostarczając produkty do projektów FTTH ODN zarówno w kraju, jak i za granicą.

Cechy:

(1) 16-rdzeniowa wodoodporna światłowodowa skrzynka rozdzielcza ma całkowicie zamkniętą konstrukcję.

(2) Materiał: ABS, odporny na wilgoć, wodoodporny, pyłoszczelny i zapobiegający starzeniu, o stopniu ochrony IP68.

(3) Wodoodporna światłowodowa skrzynka rozdzielcza 16 FO integruje zaciskanie kabla zasilającego i wpuszczanego, łączenie, mocowanie, przechowywanie i okablowanie światłowodów.

(4) Wewnętrznie kable optyczne, pigtaile i kable krosowe są poprowadzone niezależnie, co zapobiega zakłóceniom; do instalacji zastosowano miniaturowy rozdzielacz PLC, co upraszcza konserwację.

(5) Tacę połączeniową 16-rdzeniowej wodoodpornej światłowodowej skrzynki rozdzielczej można obrócić do góry, co umożliwia umieszczenie podajników przez interfejs w celu ułatwienia konserwacji i instalacji.

(6) Skrzynka może być montowana na ścianie lub na słupie, odpowiednia zarówno do użytku wewnątrz, jak i na zewnątrz.

Specyfikacja:

Argumenty:

Tabela konfiguracji:

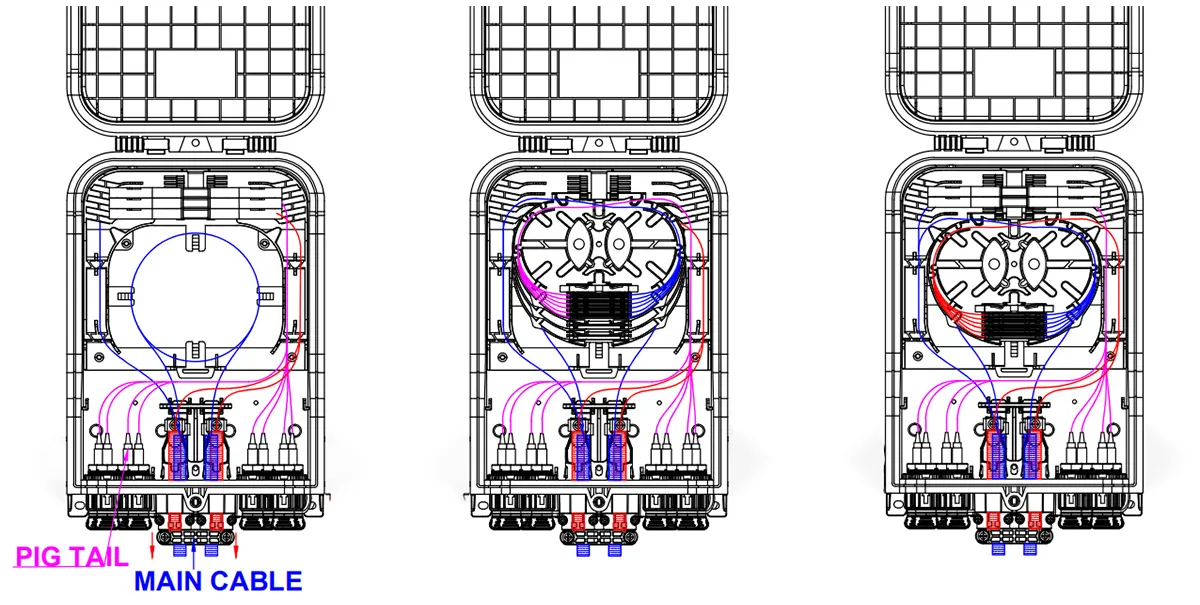

Drogi kablowe produktu:

Drogi kablowe produktu:

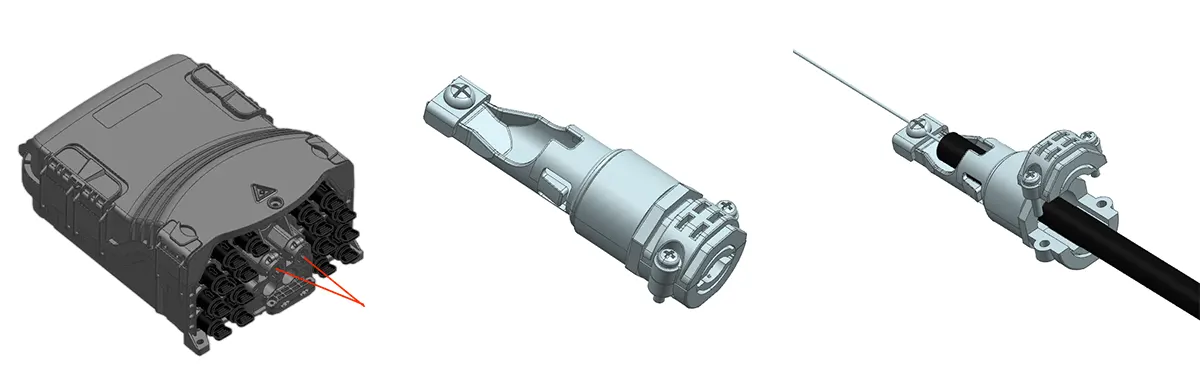

Szybka wtyczka:

Szybka instalacja, mocowanie i uszczelnianie prostego kabla optycznego za pomocą wtyczki Fast Plug.

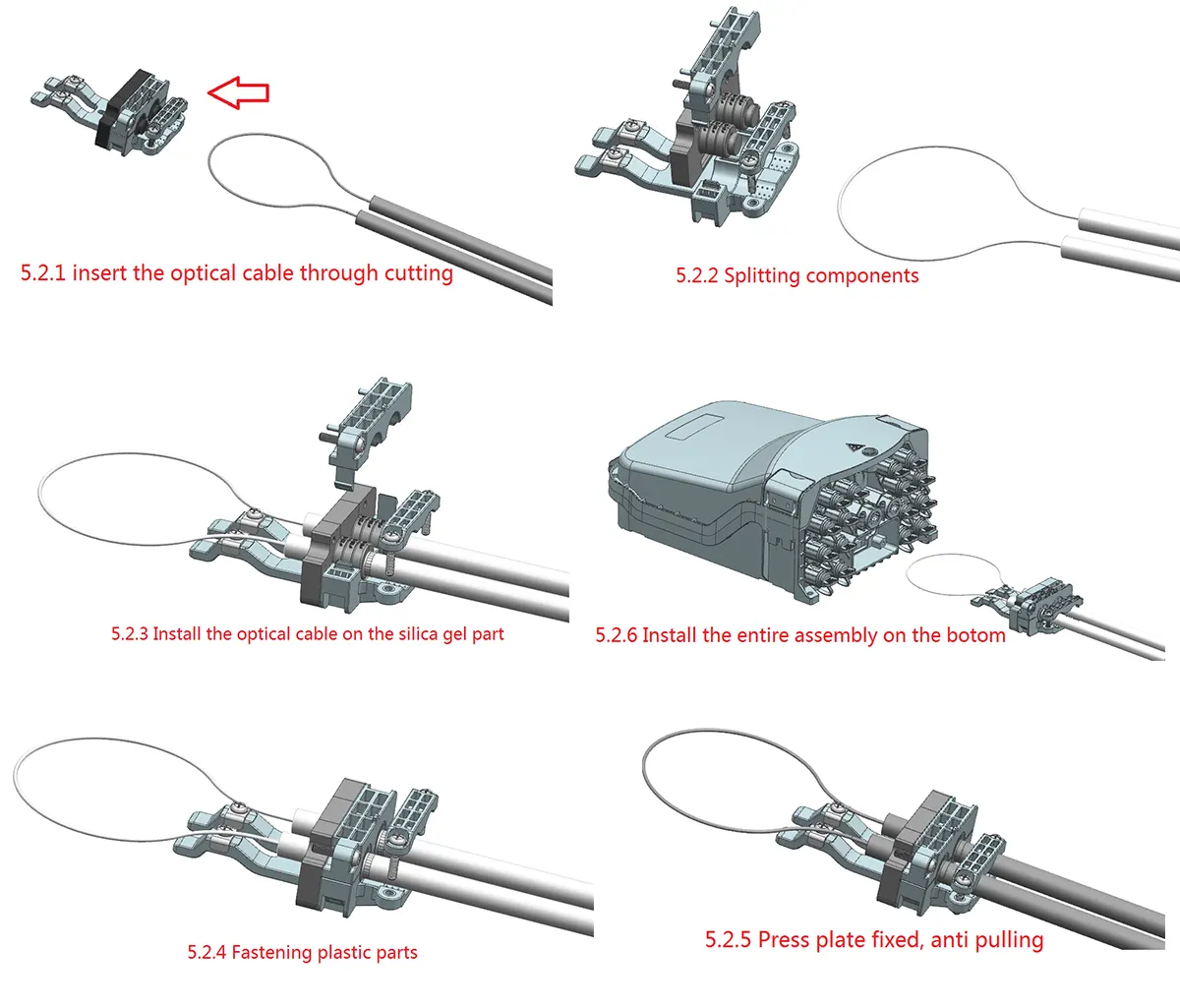

Rozgałęzienie kabla światłowodowego:

Drogi kablowe produktu:

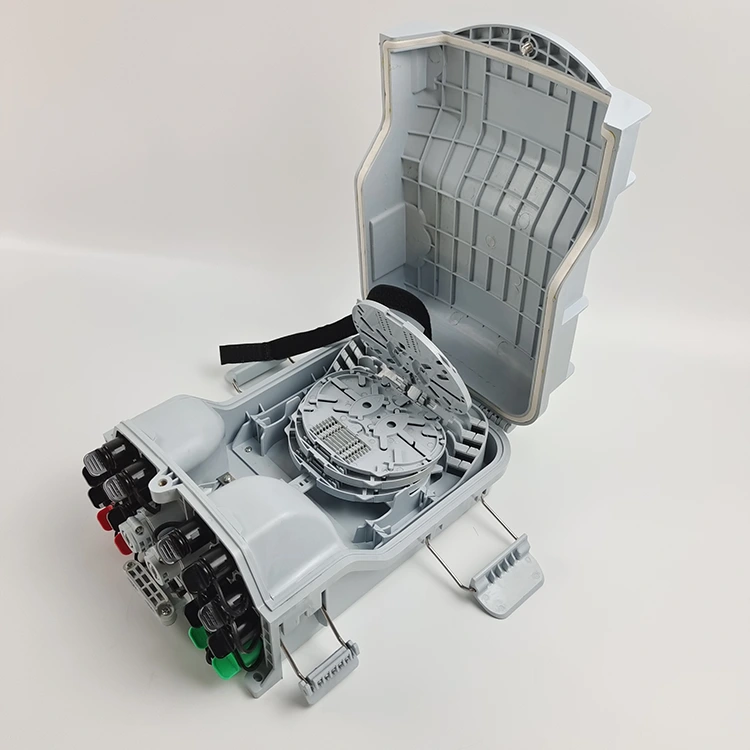

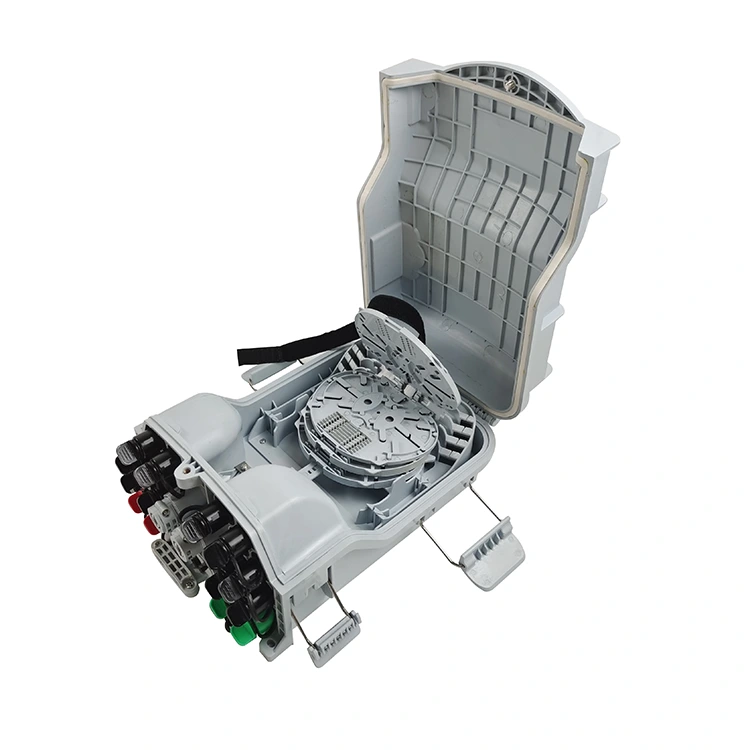

Taca do łączenia:

Instalacja:

Uchwyt ścienny:

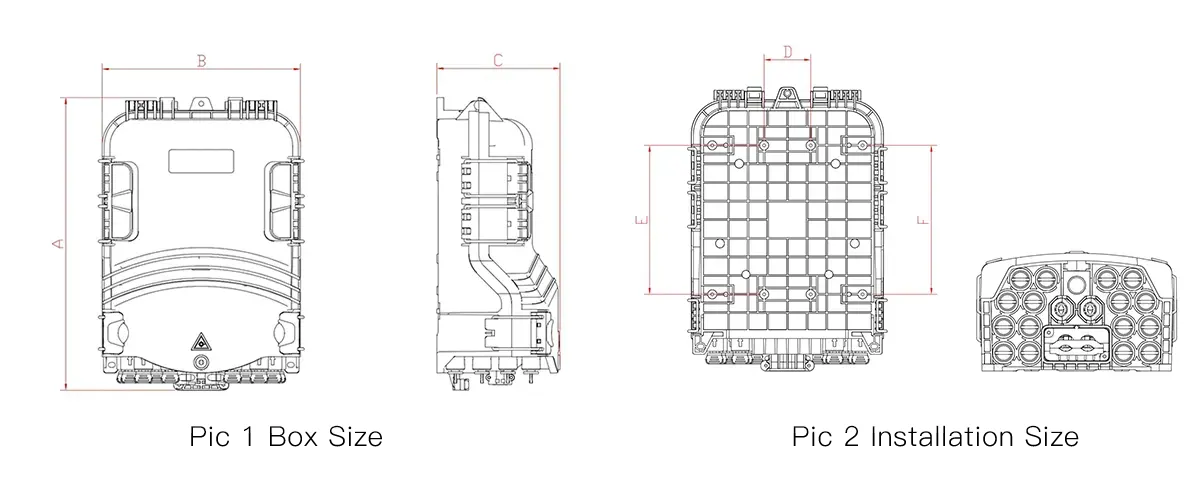

Wywierć w ścianie 3 otwory zgodnie z wymiarami podanymi w Tabeli 1, umieść kołki rozporowe Φ7,5*40, włóż puszki w otwory wyrównujące i skręć śrubami (Rysunek 4).

Montaż na słupie:

Przymocuj 1 zestaw pierścieni polarnych do słupa (rysunek 5).

Konstrukcja napowietrzna:

Zawieś dwa drążki ściągające zamontowane na podwoziu nad podwoziem na żelaznym drucie, a następnie przymocuj je śrubami, aby zapobiec spadnięciu podwozia (Rys.(6).

Rys. 4 Instalacja naścienna

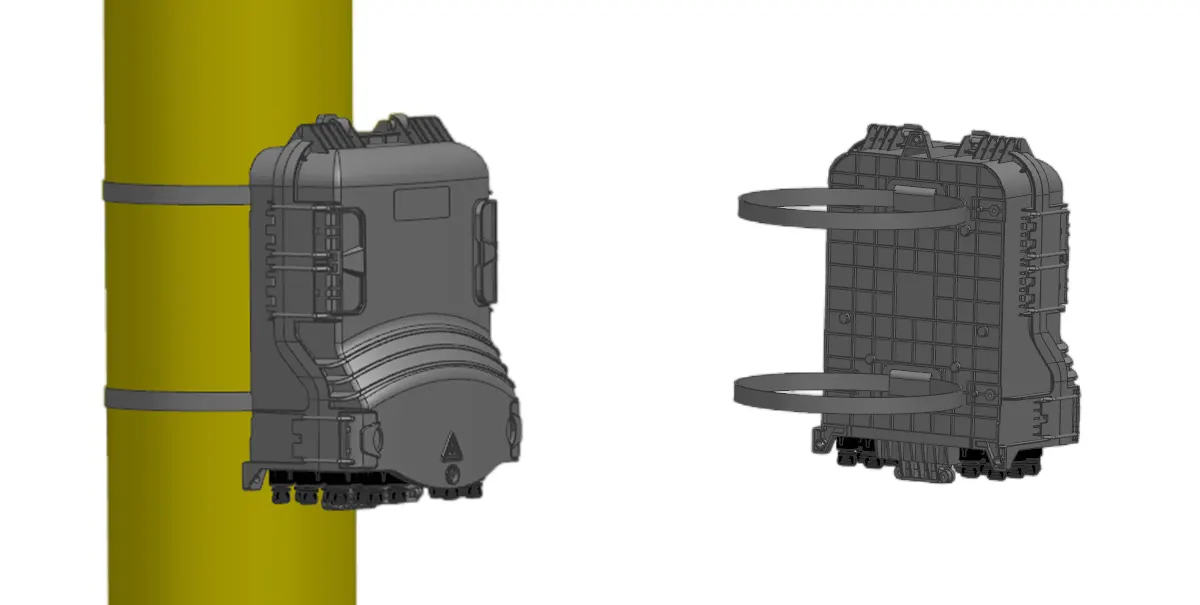

Rys. 5 Instalacja na słupie

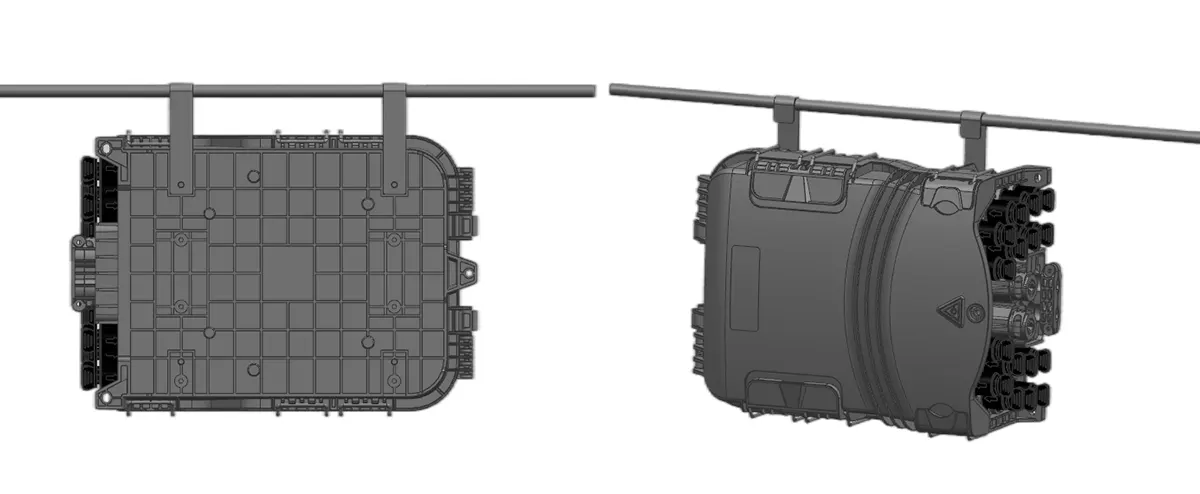

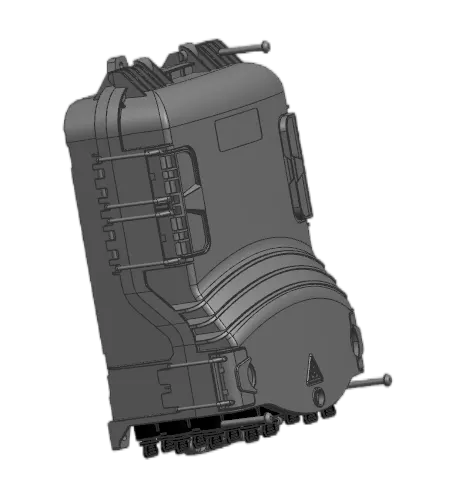

Rys. 6 Konstrukcja napowietrzna

Instalacja złącza światłowodowego:

Rys. 7 Obróć strzałkę złącza światłowodowego w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij osłonę przeciwpyłową.

Rys. 8 Część strzałki złącza światłowodowego znajduje się powyżej, włóż złącze światłowodowe do gniazda, a następnie obróć część strzałkową w kierunku zgodnym z ruchem wskazówek zegara.
